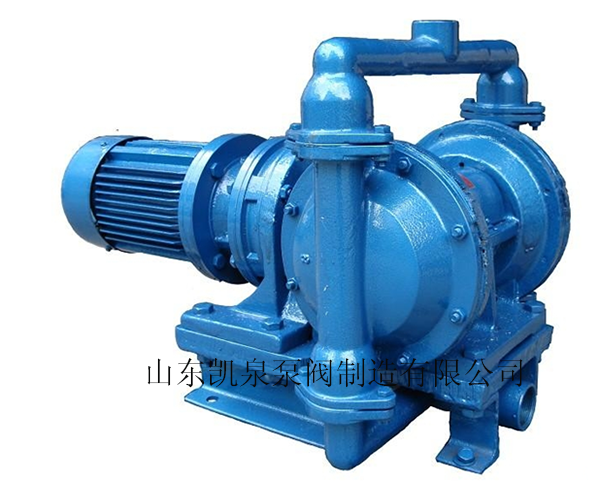

DBY气动电动隔膜泵

特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们



（一）概述

    DBY气动电动隔膜泵是一种新型的泵类，近年来、由于在隔膜材质上取得了突破性的进展，越来越多的工业化采用此种型式的泵，取代部份离心爪泵、螺杆泵来应用于石化、陶瓷、冶金等行业，我广目前生产的隔膜泵分为QBY气动式和DBY电动式，DBY型型隔膜泵适用于低压，即出口压力≤3Kg/cm2的场合， QBY型适用于出口压力≥5Kg/cm2的场合。

（二）性能特点

    DBY系列电动隔膜泵具有下列特点：

    一、不需灌引水，自吸能力达7米以上。

    二、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。

    三、由于隔膜将被输送介质和传动机械性分开，所以介质不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶聚四氟乙烯，，可以满足不同用户的要求。

    四、体积小重量轻：由于采用了行星摆线传动结构，故使泵型获得小尺寸如与同类型泵来比较，其体积重量均下降一半左右。

    五、泵体介质流经部份，可根据用户要求，分为铸铁、不锈钢、衬胶、衬氟。分为普通式、防爆式、调速式，目前该泵正应用在下列场合。

（三）主要用途

1、各种剧毒、易燃、易挥发液体。

2、各种强醚强碱、强腐蚀液体。

3、可输送较高温度的介质150度。

4、为作各种压滤机前级送压装置。

5、热水回收。

6、油罐车、油库、油品装卸。

7、泵吸泡菜、果酱、土豆泥、巧克力等。

8、泵吸油漆、树胶、颜料粘合剂。

9、各种瓷器釉浆水泥灌浆灰将泥浆。

10、各种橡胶浆乳胶、溶剂。

11、用泵为油轮驳船扫仓吸取仓内污水及剩油。

12、啤酒花及发酵粉稀浆、糖浆、糖密。。

13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。。

14、特殊介质的吸送。

（四）注意事项

    （1）轴承、活塞轴加油；

    （2）出口压力不得超过O.3MPa；

    （3）口严禁安装阀门；

    （4）在吸易冻结的介质时，使用后，将泵体介质排净及冲洗，I以免尧造成损坏。

（五）正确选用隔膜

    本隔膜泵的主要部件是膜片，正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同膜片。

产品概述

 DBY型不锈钢电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展.本泵应用太阳石化、陶瓷、冶金等行业，这种泵的主要特点是不需灌引水，自吸能力达7m以上。直径在10mm以下的颗粒、泥浆等均可以毫不费力地通过。由于隔膜将被输送介质和传动机械件分开，所以介质不会向外泄漏，且泵本身无轴封，使用寿命大大延长，根据不同介质，隔膜分为氯醇橡胶、氟橡胶、丁晴橡胶等，可以满足不同用户的要求。



一、工作原理及特点

电动隔膜泵的主要工作原理是电机“4”通过减速箱“3”带动左右柱塞上面的隔膜“2”一前一后往复运动，在左右两个泵腔 内，装有上下单向球阀“1”，隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替开启和关闭，从而将液体不断的吸入和排除。近年来，由于电动隔膜泵在隔膜材质上取得了突破性的进展，越来越多的工业化采用了电动隔膜泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，产品设计均参考美国ABEL公司样机，电动隔膜泵特别适用于低扬程的介质输送，即出口压力≤3kgf/cm2的场合。



二、主要用途

a、各种剧毒、易燃、易挥发液体。b、各种强酸、强碱、强腐蚀液体。c、可输送较高温度的介质150℃。d、作为各种压滤机前级送压装置。e、热水回收。f、油灌车、油库、油品装卸。g、泵吸泡菜、土豆泥、巧克力等。h、泵吸油漆、树胶、颜料粘合剂。i、各种瓷器釉浆水泥灌浆灰浆泥浆。j、各种橡胶浆乳胶、溶剂、填料。k、用泵为油轮驳船扫仓吸取仓内污水及剩油。l、啤酒花及发酵粉稀浆、糖浆、糖密。m、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。n、各种特殊介质的吸送。



三、性能参数



型号	流量 (m3/h)	吸程 (m)	扬程 (m)	出口压力 (kgf/cm2)	电动功率 转/KW	泵进出口 尺 寸	重量 kg
DBY-10	0.5	3	30	3	1450/0.55	3/8" 丝扣	50
DBY-15	0.75	3	30	3	1450/0.55	1/2" 丝扣	50
DBY-25	3.5	4	30	3	1450/1.5	1" 丝扣	170
DBY-40	4.5	4	30	3	1450/2.2	11/2"丝扣	180
DBY-50	6.5	4.5	30	3	1450/2.2	2"丝扣	300
DBY-65	8	4.5	30	3	1450/2.2	65mm法兰	400
DBY-80	16	5	30	3	1450/4	80mm法兰	610
DBY-100	20	5	30	3	1450/4	100mm法兰	610



四、主要材质

A、泵体材质：铸铁、不锈钢、铝合金、铸铁衬胶、铸铁衬氟（F46）

B、膜片、球、球座材质：聚四氟乙烯（F4）、聚全氟乙丙烯（F46）

注：碱、中性可用金属材质，酸性可用衬胶或衬氟材质
