KCF氟塑料磁力泵

产品名称: KCF氟塑料磁力泵
产品特点：任意酸碱介质均可使用结构简单零维护
欢迎详询：155-8936-8182 183-6632-5350

产品详情

特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们

一、产品介绍

    KCF型氟塑料磁力泵驱动装置采用主动磁性联轴器，套装在电机轴上，通过磁耦合力间接驱动内磁与叶轮旋转，泵室封闭，结构紧凑、安全节能。但在以往的氟塑料磁力泵的基础上深度改良和优化，加上多种新材料的运用，填补了老款磁力泵无法输送含有固体颗粒、结晶液体的缺陷，且运行更加稳定高效，使用寿命更长。

二、设计特点

    KCF型氟塑料磁力驱动泵，采用磁力耦合传动，防漏设计取消了轴封，消除了滴漏的烦恼，不污染使用场地。是我公司结合多年的行业经验和市场调研，在传统氟塑料磁力泵的基础上进行深度改良和优化，沿袭传统氟塑料磁力泵的优点的同时改进流道、叶轮和内外磁，取消了后盖结构，旋转部件由单支撑改为双支撑，配磁选材更加科学，避免了磁涡流的产生。提高了机泵的效率和稳定性。其过流部件采用氟塑料及高纯度工业陶瓷。具有优异的耐腐蚀性和密封性，可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

三、运用领域

     KCF型氟塑料磁力泵广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。特别是贵重、稀有、易挥发、易燃易爆、有毒、溶剂类液体的输送。

四、选型

主体材质：常规泵材质为钢衬F46。耐温范围-20℃~120℃。如操作温度大于120℃，需选用耐高温材质。

内外磁钢：采用稀土材质永磁体。在设计条件的状态下工作，不存在随时间推移而退磁消磁的情况。但当泵过载、堵转、温度高于设计条件的温度时则可能发生退磁消磁。

密封材质：磁力泵靠磁力耦合传动，故无动密封件。静密封件含O型圈、隔离套及加强套。O型圈一般选用氟橡胶材质，隔离套选用F46材质，加强套为高电阻、高刚性的非金属材料，有效避免磁涡流现象。亦可根据物料特性选择其他材质。

轴套材质：轴套可选SIC、SSIC、改性碳纤等材质，可根据不同工况选择。具有优良的耐磨、耐腐蚀性。

性能选配：①耐高温材质 ②保温泵体 ③膜片式联轴器

（按需定制）④电机指定品牌，或变频电机

⑤欠载/过载/缺相保护器

⑥如有其它要求，请联系我公司销售部门

五、型号意义

KCF50-32-160A
KC	凯润磁力驱动离心泵	F	泵过流部件为氟塑料
50	泵进口法兰为DN50	32	泵出口法兰为DN32
160	叶轮名义直径为160mm	A	改进型

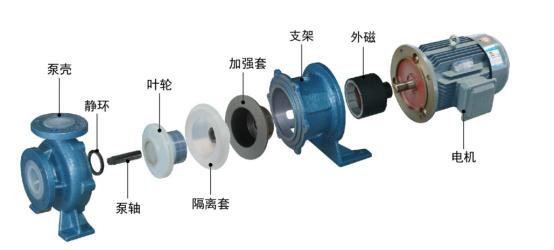

六、零件示意图

七、性能参数表：

型号	转速（r/min）	流量（m³/h）	扬程（m）	电机功率（kw）	汽蚀余量（m）	口径（mm）
						进口	出口
KCF25-20-125	2900	1.5	22	1.1	2.5	25	20
		1.6	20
		3	19
KCF25-20-160	2900	1.5	34	1.5	2.5	25	20
		1.6	32
		3	30
KCF25-20-200	2900	1.5	52	4	2.5	25	20
		1.6	50
		3	48
KCF32-20-125	2900	2	22	1.5	2.5	32	20
		3.2	20
		5	19
KCF32-20-160	2900	2	34	2.2	2.5	32	20
		3.2	32
		5	30
KCF32-20-200	2900	2	52	4	2.5	32	20
		3.2	50
		5	48
KCF40-25-125	2900	4	22	1.5	2.5	40	25
		6.3	20
		8	18
KCF40-25-160	2900	4	34	3	2.5	40	25
		6.3	32
		8	30
KCF40-25-200	2900	4	52	5.5	2.5	40	25
		6.3	50
		8	48
KCF40-25-250	2900	4	82	11	3	40	25
		6.3	80
		8	78
KCF50-32-125	2900	7	22	1.5/2.2	2.5	50	32
		12.5	20
		15	19

KCF50-32-160	2900	7	33	4	2.5	50	32
		12.5	32
		15	27
KCF50-32-200	2900	7	52	7.5	2.5	50	32
		12.5	50
		15	45
KCF50-32-250	2900	9	82	11	3.2	50	32
		12.5	80
		16	78
KCF65-50-125	2900	15	21	4	3	65	50
		25	20
		30	15
KCF65-50-160	2900	15	33	5.5	3	65	50
		25	32
		30	28
KCF65-40-200	2900	15	51	11	3	65	40
		25	50
		30	49
KCF65-40-250	2900	15	81	18.5	4	65	40
		25	80
		30	75
KCF80-65-125	2900	35	22	7.5	4	80	65
		50	20
		60	15
KCF80-65-160	2900	35	34	11	4	80	65
		50	32
		60	28
KCF80-50-200	2900	35	52	15	4	80	50
		50	50
		60	45
KCF80-50-250	2900	35	82	30	4	80	50
		50	80
		60	75
KCF100-80-125	2900	65	22	11	5	100	80
		100	20
		120	18
KCF100-80-160	2900	65	34	18.5	5	100	80
		100	32
		120	30

KCF100-65-200	2900	70	52	30	5	100	65
		100	50
		120	46
KCF100-65-250	2900	70	82	55	5	100	65
		100	80
		120	75
KCF125-100-160	2900	120	36	30	5	125	100
		160	32
		180	20
KCF125-100-200	2900	120	52	55	5	125	100
		200	50
		220	45
若所需参数超出此范围，我厂可根据用户要求予以调整
备注： 1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率。 2.当介质含有 HF 酸或一些特殊介质时，须针对具体介质更换特定配件。 3.可输送带有少量颗粒含量及结晶的介质（≤5%），禁止输送会产生大量气泡的介质 4.液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。
