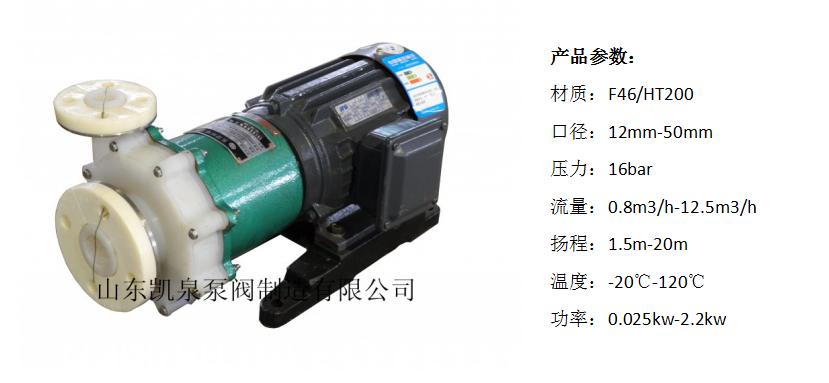

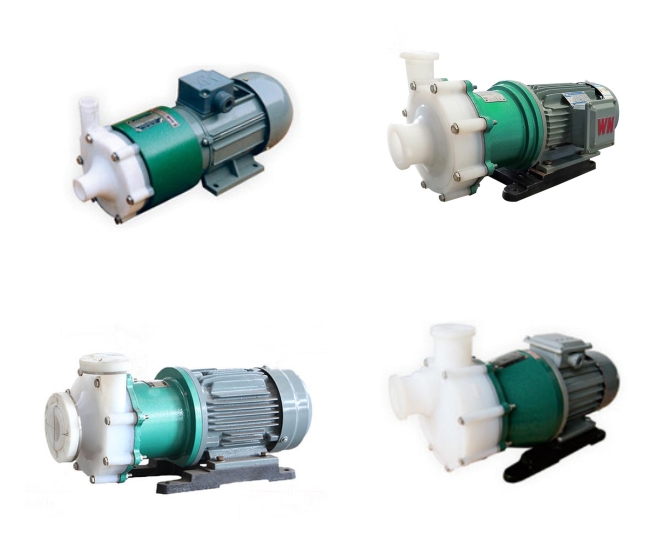

CQB-F型氟塑料微型磁力泵

产品名称: CQB-F型氟塑料微型磁力泵
产品特点：强耐腐蚀，高密封性，高性价比
欢迎详询：155-8936-8182 183-6632-5350

产品详情

特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们

一、产品介绍

    CQB-F型氟塑料微型磁力泵驱动装置采用主动磁性联轴器，套装在电机轴上，通过磁耦合力间接驱动内磁与叶轮旋转，泵室封闭，结构紧凑、安全节能。

二、设计特点

    CQB-F型氟塑料微型磁力泵，采用磁力耦合传动，防漏设计取消了轴封，消除了滴漏的烦恼，不污染使用场地。其过流部件采用氟塑料及高纯度工业陶瓷。具有优异的耐腐蚀性和密封性，可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

三、运用领域

    CQB-F型氟塑料微型磁力泵广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。特别是贵重、稀有、易挥发、易燃易爆、有毒、溶剂类液体的输送。

四、选型

主体材质：常规泵材质为钢衬F46。耐温范围-20℃~120℃。如操作温度大于120℃，需选用耐高温材质。

内外磁钢：采用稀土材质永磁体。在设计条件的状态下工作，不存在随时间推移而退磁消磁的情况。但当泵过载、堵转、温度高于设计条件的温度时则可能发生退磁消磁。

密封材质：磁力泵靠磁力耦合传动，故无动密封件。静密封件含O型圈、隔离套及加强套。O型圈一般选用氟橡胶材质，隔离套选用F46材质，加强套为高电阻、高刚性的非金属材料，有效避免磁涡流现象。亦可根据物料特性选择其他材质。

轴套材质：轴套可选SIC、SSIC、改性碳纤等材质，可根据不同工况选择。具有优良的耐磨、耐腐蚀性。

性能选配：①耐高温材质 ②保温泵体 ③膜片式联轴器

（按需定制）④电机指定品牌，或变频电机

⑤欠载/过载/缺相保护器

⑥如有其它要求，请联系我公司销售部门

五、型号意义

CQB50-32-125FA
CQB	磁力驱动泵	F	泵过流部件为氟塑料
50	泵进口法兰为DN50	32	泵出口法兰为DN32
125	叶轮名义直径为125mm	A	改进型

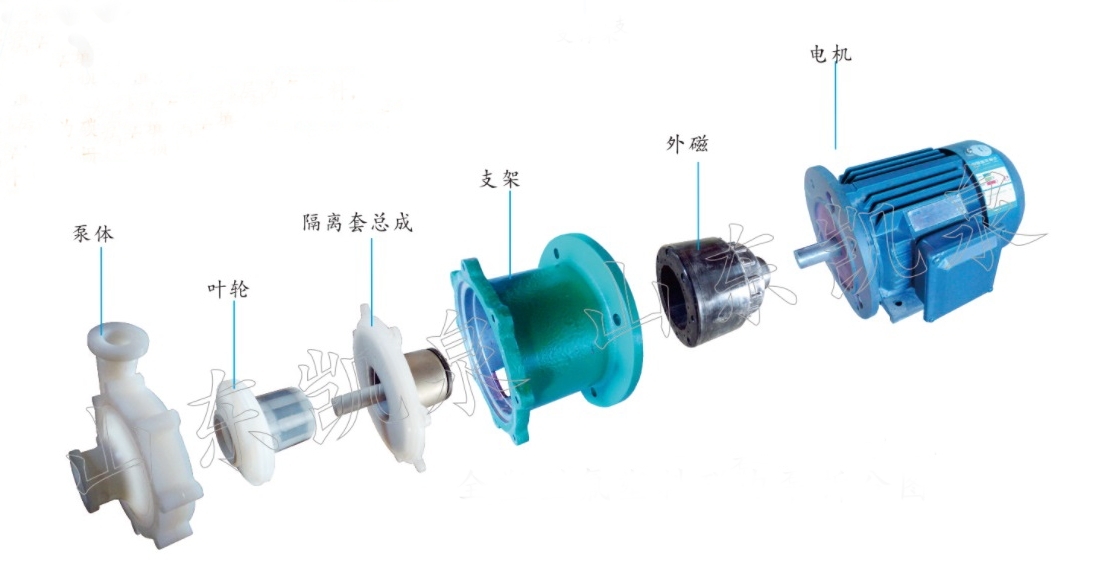

六、零件示意图

七、性能表

序号	型号	流量（m³/h）	扬程（m）	效率（%）	电机功率（kw）	汽蚀余量（m）	转速（r/min）	口径（mm）
								进口	出口
1	CQB16-12-50F	0.5	2	10	0.12	9.0	2900	φ16	φ12
		0.8	1.5
2	CQB15-15-65F	0.8	3.5	17	0.18	6.0	2900	φ15	φ15
		1	2.8
3	CQB20-15-75F	1.6	7	22	0.18	6.0	2900	φ20	φ15
		1.8	6
4	CQB25-20-100F	1	10	28	0.37	6.0	2900	φ25	φ20
		2.5	10
5	CQB32-20-110F	4	13.5	35	0.55	6.0	2900	φ32	φ20
		5.5	13
6	CQB32-20-125F	2.5	21	38	1.1	6.0	2900	φ32	φ20
		3.6	20

7	CQB40-25-120F	4	15.5	42	0.75	5.0	2900	φ40	φ25
		6.3	15
		8	12
8	CQB40-25-125F	4	22	41	1.1	4.5	2900	φ40	φ25
		6.3	20
		8	16
9	CQB40-40-100F	4	11.5	43	0.55	5.0	2900	φ40	φ40
		6	11
		8	9
10	CQB40-40-125F	4	19	42	1.1	4.0	2900	φ40	φ40
		6.3	17.5
		8	15
11	CQB50-32-125F	7	22	42	1.5/2.2	3.5	2900	φ50	φ32
		12.5	20
		15	19
若所需参数超出此范围，我厂可根据用户要求予以调整
备注： 1.当输送介质密度超过1250kg/m³ 时，建议适当增加配套电机的功率。 2.当输送介质含有 HF 酸或一些特殊介质时，须针对具体介质更换特定配件。 3.可输送带有少量颗粒含量及结晶的介质（≤5%），禁止输送会产生大量气泡的介质。 4.液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。
