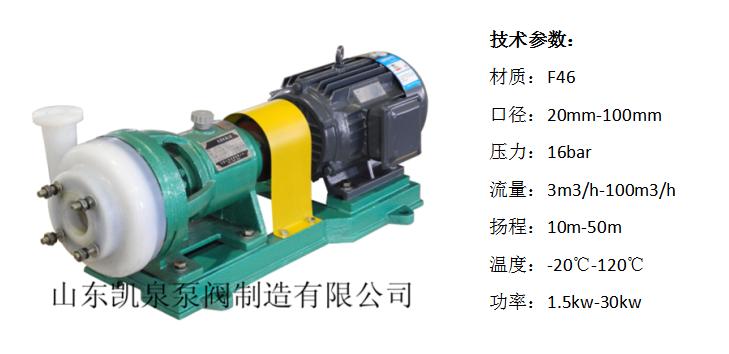

FSB-L型氟塑料离心泵
- 产品名称: FSB-L氟塑料离心泵
- 产品特点：耐腐耐磨，结构简单，便于维护
- 欢迎详询：155-8936-8182 183-6632-5350
特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们
一、概述
FSB-L型氟塑料离心泵由原FSB氟合金泵改进而来，新一代FSB离心泵优化了水力模型，提高了泵的效率，轴封可选配水冷却耐磨耐高温机封，有效的增加了泵的适用性及整机的稳定性。可在-20—120度温度的条件下，长期输送任意浓度的酸、碱、盐、强氧化剂等多种腐蚀性介质，其壳体及过流部分全部用F46或氟合金制成，集多种塑料之优点，具有较强的耐腐蚀性，并具机械强度高，不老化，分解等优点。该产品机械强度高，设计合理，结构紧凑，性能可靠，使用维修方便，流道光滑效率高，是一款化工流体输送泵。
二、用途
本产品系列共计20多个规格，流量、扬程范围广。适用于石油、化工、制药、农药、酸洗、染料、油漆、冶炼、造纸、电镀、食品等行业输送液体，无跑、冒、滴、漏，是建设现代文明工厂的理想设备。
三、泵的轴封
该泵采用目前先进的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。
四、设计特点
FSB-L和FSB-D型离心泵,过流部件全部采用氟塑料合金制造，结构紧凑.操作简单、价格低廉。两种型号的泵壳、叶轮、机封等均可互换使用， 因此深受广大用户的欢迎。
五、型号意义
80FSB-30L |
|||
F |
氟塑料 |
SB |
单级单吸离心泵 |
80 |
泵进口直径80mm |
30 |
扬程30m |
L |
长支架 |
||

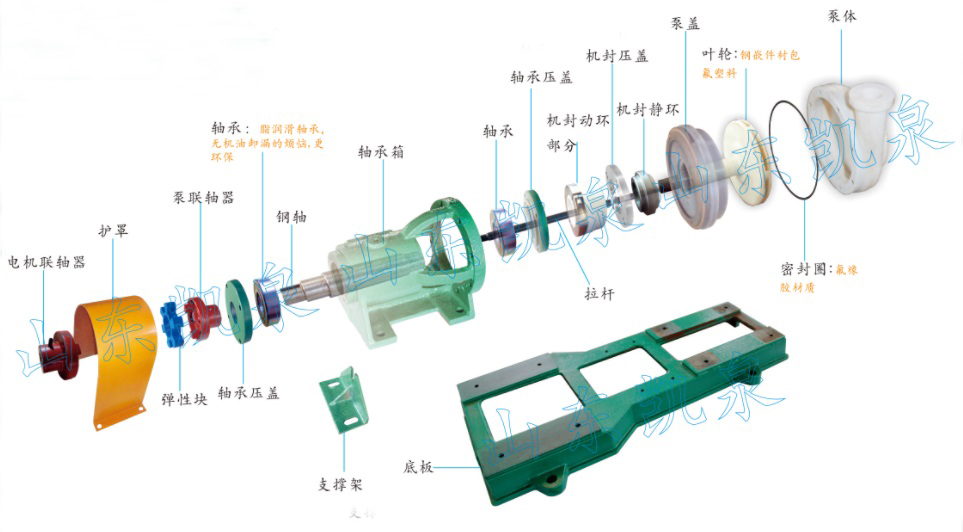

六、零件拆分图
七、性能参数
型号 |
转速 |
流量 |
扬程 （m） |
电机功率（kw） |
必须汽蚀余量 （均值m） |
口径（mm） |
|
进口 |
出口 |
||||||
25FSB-10L |
2900 |
2 |
11 |
1.5 |
3 |
25 |
20 |
3 |
10 |
||||||
4 |
7 |
||||||
25FSB-18L |
2900 |
2 |
20 |
2.2 |
3 |
25 |
20 |
3 |
18 |
||||||
4 |
16 |
||||||
25FSB-25L |
2900 |
2 |
27 |
2.2 |
3 |
25 |
20 |
3 |
25 |
||||||
4 |
23 |
||||||
40FSB-15L |
2900 |
8 |
17 |
3 |
3 |
40 |
32 |
10 |
15 |
||||||
12 |
13 |
||||||
40FSB-20L |
2900 |
8 |
22 |
3 |
3 |
40 |
32 |
10 |
20 |
||||||
12 |
18 |
||||||
40FSB-30L |
2900 |
8 |
31 |
3 |
3 |
40 |
32 |
10 |
30 |
||||||
12 |
28 |
||||||
50FSB-25L |
2900 |
10 |
26 |
3 |
3 |
50 |
40 |
12.5 |
25 |
||||||
15 |
23 |
||||||
50FSB-30L |
2900 |
10 |
31 |
4 |
3 |
50 |
40 |
12.5 |
30 |
||||||
15 |
28 |
||||||
50FSB-50L |
2900 |
10 |
51 |
7.5 |
3.5 |
50 |
40 |
12.5 |
50 |
||||||
15 |
48 |
||||||
65FSB-20L |
2900 |
20 |
22 |
3 |
3.5 |
65 |
50 |
25 |
20 |
||||||
30 |
16 |
||||||
65FSB-32L |
2900 |
20 |
33 |
5.5 |
3.5 |
65 |
50 |
25 |
32 |
||||||
30 |
28 |
||||||
65FSB-50L |
2900 |
20 |
51 |
11 |
3.5 |
65 |
50 |
25 |
50 |
||||||
30 |
48 |
||||||
80FSB-20L |
2900 |
40 |
22 |
5.5 |
4 |
80 |
65 |
50 |
20 |
||||||
60 |
16 |
||||||
80FSB-25L |
2900 |
40 |
27 |
7.5 |
4 |
80 |
65 |
50 |
25 |
||||||
60 |
20 |
||||||
80FSB-30L |
2900 |
40 |
32 |
7.5 |
4 |
80 |
65 |
50 |
30 |
||||||
60 |
26 |
||||||
80FSB-40L |
2900 |
40 |
42 |
11 |
4 |
80 |
65 |
50 |
40 |
||||||
60 |
35 |
||||||
80FSB-50L |
2900 |
40 |
51 |
15 |
4 |
80 |
65 |
50 |
50 |
||||||
60 |
45 |
||||||
80FSB-55L |
2900 |
40 |
58 |
18.5 |
4.5 |
80 |
65 |
50 |
55 |
||||||
60 |
50 |
||||||
100FSB-20L |
2900 |
80 |
22 |
11 |
5 |
100 |
80 |
100 |
20 |
||||||
110 |
16 |
||||||
100FSB-32L |
2900 |
80 |
33 |
15 |
5 |
100 |
80 |
100 |
32 |
||||||
110 |
28 |
||||||
100FSB-50L |
2900 |
80 |
51 |
30 |
5 |
100 |
80 |
100 |
50 |
||||||
110 |
45 |
||||||
若所需参数超出此范围，我厂可根据用户要求予以调整 |
|||||||
备注： |
|||||||

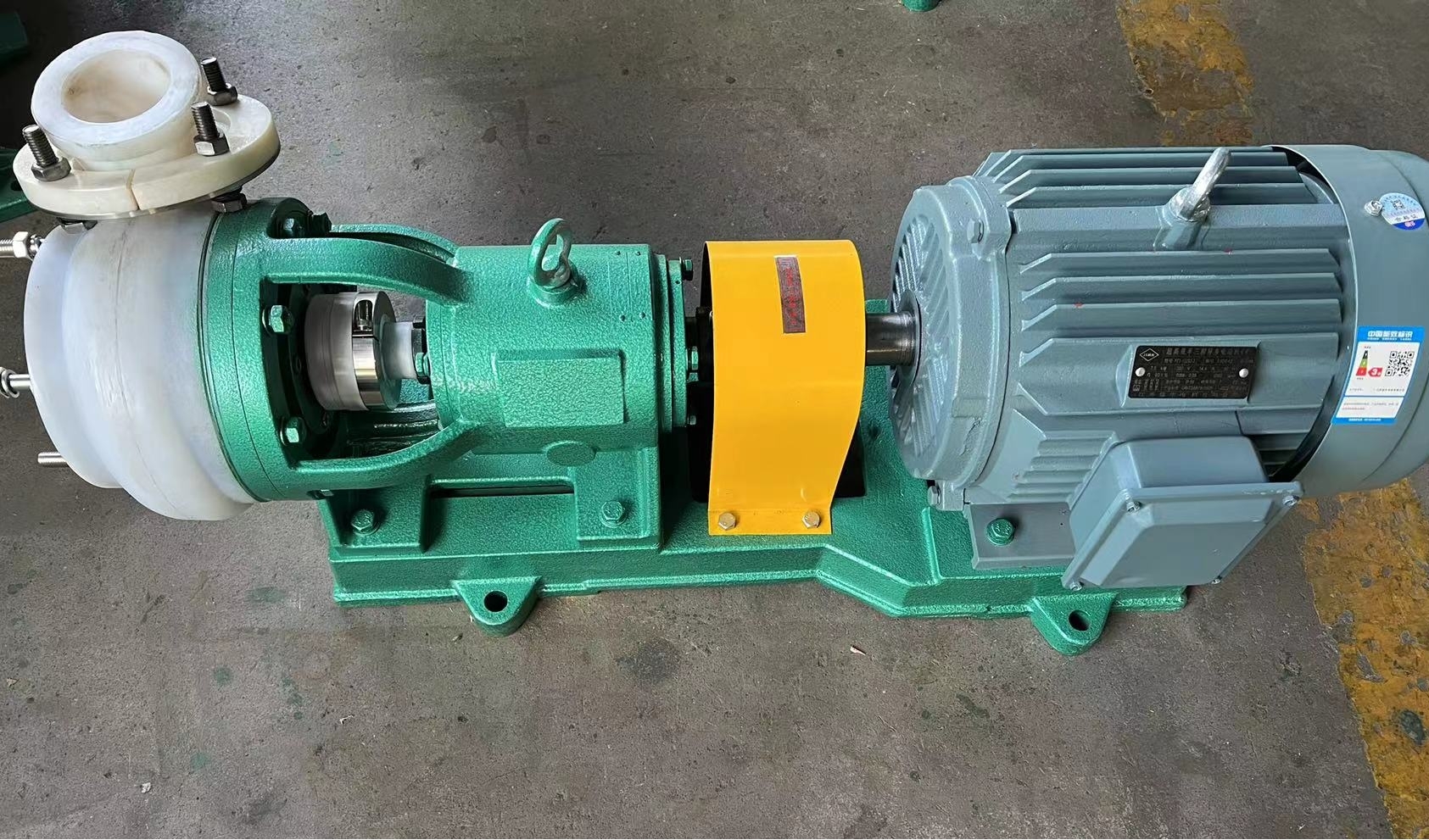

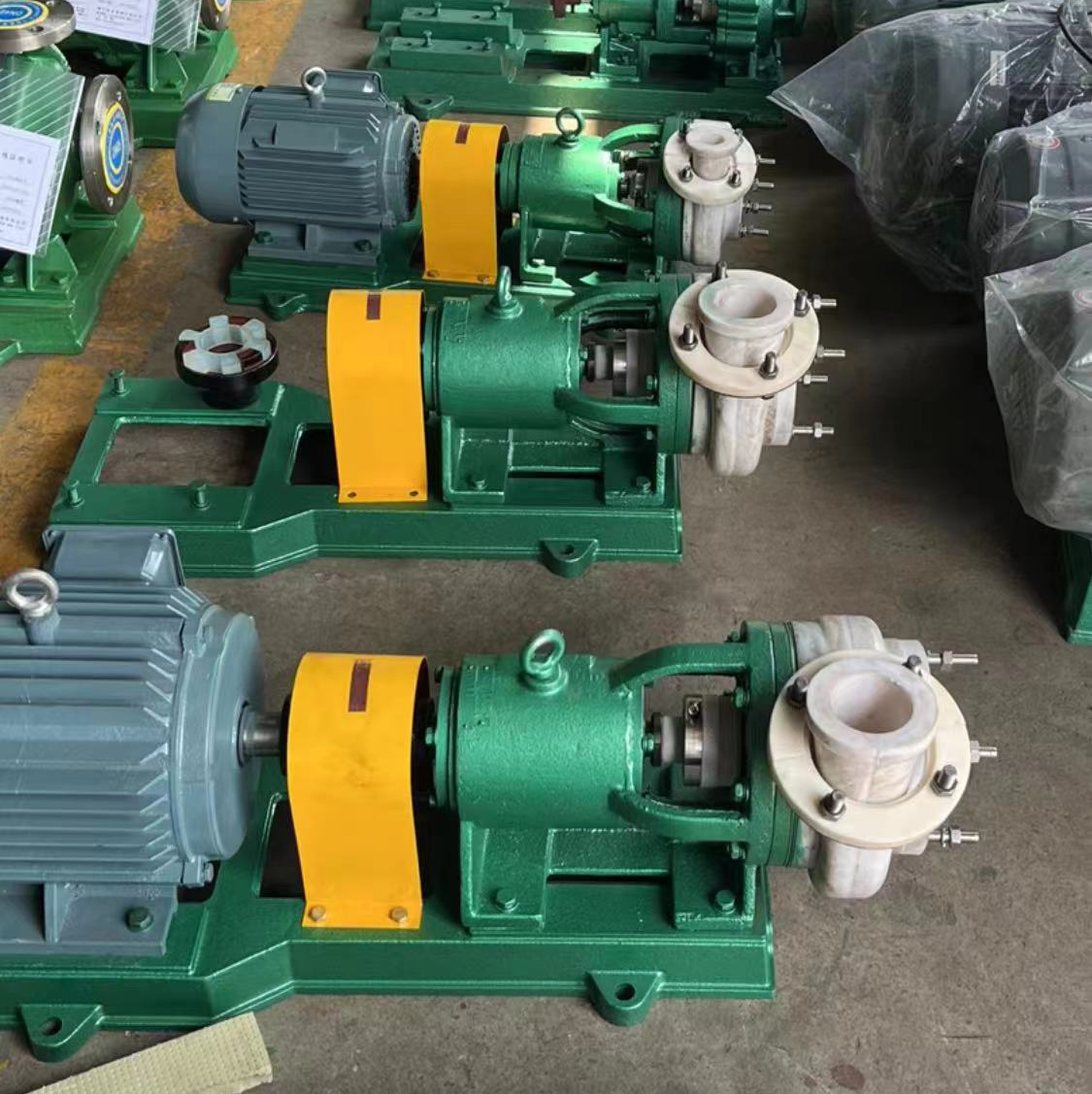

八、产品实拍

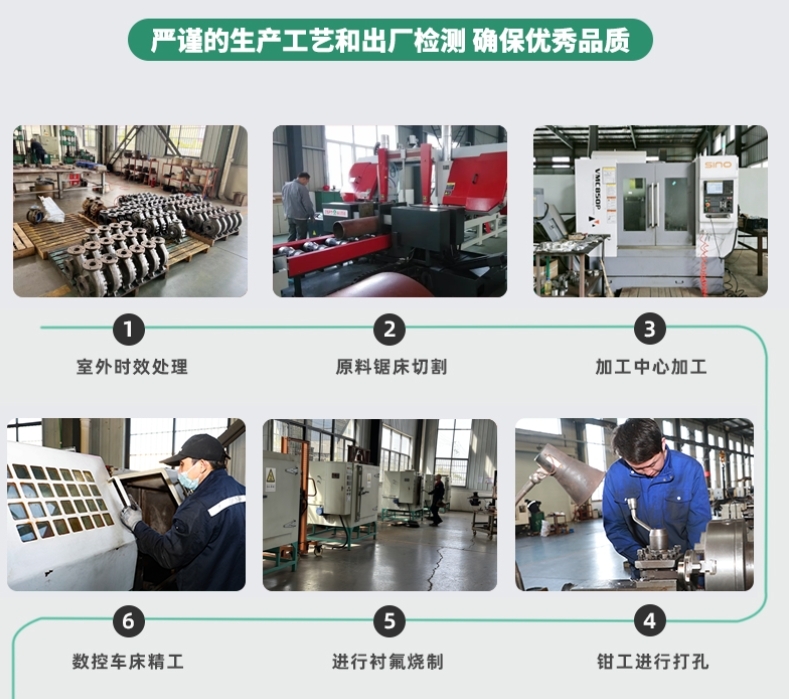

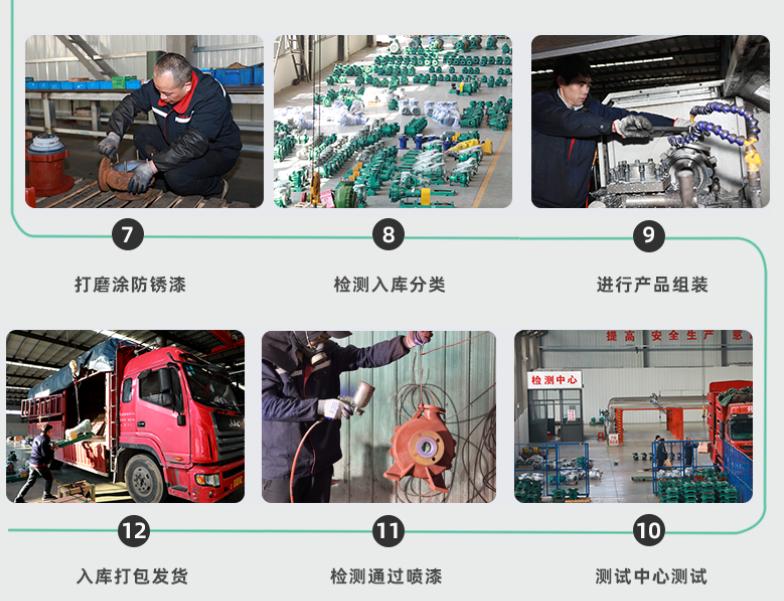

九、生产流程
