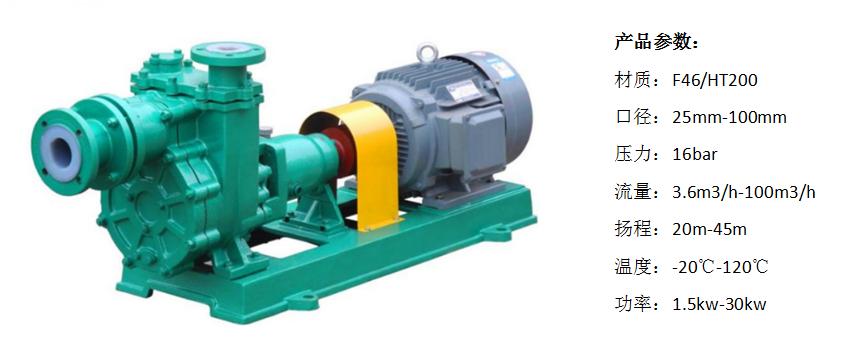

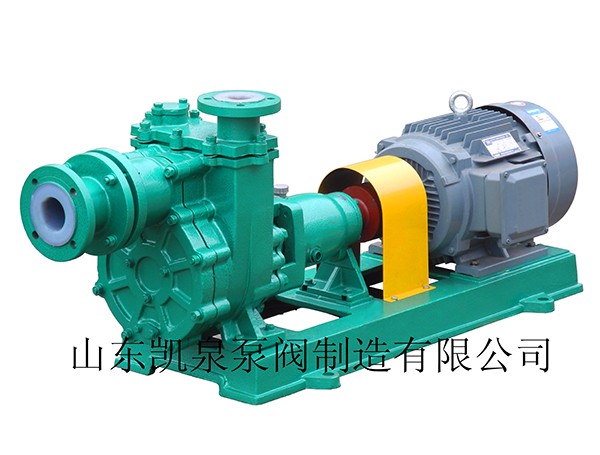

QZF型氟塑料强力自吸泵

产品名称: QZF型氟塑料强力自吸泵
产品特点：吸力强劲，耐酸耐碱，应用广泛
欢迎详询：155-8936-8182 183-6632-5350

产品详情

特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们

一、产品介绍

QZF型氟塑料强力自吸泵，突破了传统自吸泵受氟塑料衬里模压工艺的限制，将储液腔、气液分离室与蜗壳流道制成一体，拥有较大的气液分离室、通畅的回流通道，进口设计有先进可靠的止回阀，高低压区密封可靠，排气时间明显缩短、进口抽空力强，大幅提升了自吸性能，其自吸高度可达5米(常压清水时)。

二、设计特点

QZF型氟塑料强力自吸泵过流部件均采用氟塑料制成，本产品设计有灌液、放液孔，免除了安装时预留注液管阀等不便因素，最大限度满足了用户各种工况下的需求，免去了普通离心泵须倒灌安装、灌引水、装底阀等不便因素，是大流量、强腐蚀、液位差高自吸工况的理想用泵。

三、运用领域

QZF型氟塑料强力自吸泵广泛适用于：污水处理，酸洗工艺、制酸制碱、化工、农药、造纸、电子等行业。尤其是液位低于泵入口需要自吸进行输送的各类酸碱腐蚀性液体。

四、选型

1、液体当中硬质固体颗粒含量不宜过多高温材质
2、对于易结晶的液体，需考虑管路保温措施，以及抗结晶的密封件；
3、泵进出口管路均需安装阀门，入口管路阀门正常全开，一般检修时关闭。出口管路阀门用于调节流量，且出口管路应当装止回阀，如未装止回阀，停泵前需先关闭出口管路阀门，防止水锤对机泵造成破坏；
4、长期运行流量应当在机泵额定流量的35%～110%，过高或过低均会影响机泵使用寿命；
5、输送介质密度超过1250kg/m³（不同机泵稍有区别）时，需告知我公司销售部门，需要调整配套电机功率；
6、输送介质的成分应当告知我公司销售部门，以便选配更为合适的机封和材质。

五、型号意义

65QZF-30L
QZ	强力自吸离心泵	F	泵过流部件为氟塑料
65	泵进口法兰为DN65	30	泵扬程
L	长支架型

六、零件示意图

七、性能表

序号	型号	转速=2900r/min 介质密度=1000kg/m³
		流量（m³/h）	扬程（m）	效率（%）	电机功率（kw）	自吸高度（m）	自吸时间（S）	口径（mm）
								进口	出口
1	32QZF-20	2.5	22	55	1.5	5	150	φ32	φ25
		3.6	20
		5	18
2	32QZF-30	2.5	33	49	2.2	5	150	φ32	φ25
		3.6	30
		5	28
3	40QZF-20	5	22	42	3	5	150	φ40	φ32
		6.3	20
		7	18
4	40QZF-30	5	33	48	4	5	150	φ40	φ32
		6.3	30
		7	28
5	50QZF-20	10	22	42	3	5	150	φ50	φ40
		12.5	20
		15	18
6	50QZF-30	10	33	48	4	5	150	φ50	φ40
		12.5	30
		15	28

7	50QZF-45	10	48	35	7.5	5	150	φ50	φ40
		12.5	45
		15	40
8	65QZF-20	15	22	48	4	5	180	φ65	φ50
		25	20
		30	18
9	65QZF-30	15	33	55	7.5	5	180	φ65	φ50
		25	30
		30	28
10	65QZF-45	15	48	42	11	5	180	φ65	φ50
		25	45
		30	40
11	80QZF-20	35	22	47	7.5	4.5	180	φ80	φ65
		50	20
		60	18
12	80QZF-30	35	33	58	11	4.5	180	φ80	φ65
		50	30
		60	28

13	80QZF-45	35	48	53	15	4.5	180	φ80	φ65
		50	45
		60	40
14	100QZF-20	80	22	60	11	4.5	200	φ100	φ80
		100	20
		110	18
15	100QZF-30	80	33	60	15	4.5	220	φ100	φ80
		100	30
		110	28
16	100QZF-45	80	48	55	30	4.5	200	φ100	φ80
		100	45
		110	40
若所需参数超出此范围，我厂可根据用户要求予以调整
备注： 1.当输送介质密度超过1250kg/m3 时，建议适当增加配套电机的功率。 2.当输送介质含有 HF 酸或一些特殊介质时，须针对具体介质更换特定配件。 3.可输送带有少量颗粒含量及结晶的介质（≤5%），禁止输送会产生大量气泡的介质。 4.液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。 5.允许自吸高度可按公式：清水时自吸 5m/介质密度=自吸高度
