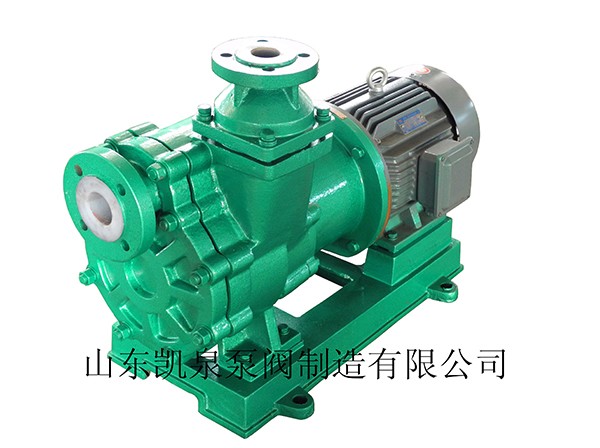

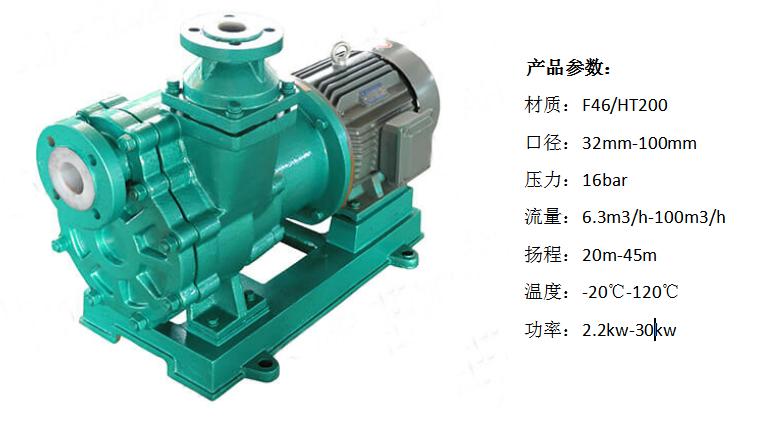

ZMD型氟塑料磁力自吸泵

产品名称: ZMD型氟塑料磁力自吸泵
产品特点：气密性强，耐酸耐碱，性能稳定
欢迎详询：155-8936-8182 183-6632-5350

产品详情

特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们

一、产品介绍

ZMD型氟塑料磁力自吸泵是应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递，采用外混式轴向回水结构设计，就是电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。

二、设计特点

ZMD型氟塑料磁力自吸泵是我公司结合多年的行业经验和市场调研，在传统氟塑料磁力泵的基础上进行深度改良和优化，吸取磁力泵与自吸泵各有的特性，该泵集合了磁力泵的所有优良特性，且更大的优势是可以自吸，一般自吸高度可达2-4米，充分结合了自吸泵和磁力泵的所有优点，既具有自吸功能，又取消了轴封，利用磁力耦合间接传动，消除了滴漏的现象。

三、运用领域

ZMD型氟塑料磁力自吸泵广泛适用于：石油化工、有色金属冶炼农药、制酸制碱、造纸、酸洗工艺、稀土分离、电镀、电子成箔等行业吸取输送低于泵安装位置以下的腐蚀性液体。

四、选型

1、液体当中硬质固体颗粒含量不宜过多；
2、对于易结晶的液体，需考虑管路保温措施，以及抗结晶的密封件；
3、泵进出口管路均需安装阀门，入口管路阀门正常全开，一般检修时关闭。出口管路阀门用于调节流量，且出口管路应当装止回阀，如未装止回阀，停泵前需先关闭出口管路阀门，防止水锤对机泵造成破坏；
4、长期运行流量应当在机泵额定流量的35%～110%，过高或过低均会影响机泵使用寿命；
5、输送介质密度超过1250kg/m³（不同机泵稍有区别）时，需告知我公司销售部门，需要调整配套电机功率；
6、输送介质的成分应当告知我公司销售部门，以便选配更为合适的机封和材质。

五、型号意义

50ZMD-32F
F	泵过流部件为氟塑料	ZMD	磁力自吸式泵
50	泵进口法兰为DN50	32	泵扬程

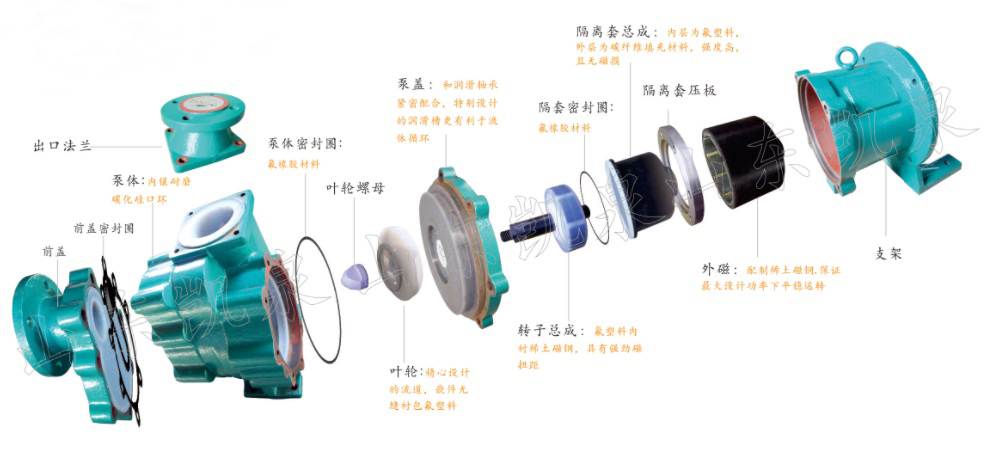

六、零件示意图

七、性能表

序号	型号	转速=2900r/min 介质密度=1000kg/m³
		流量（m³/h）	扬程（m）	效率（%）	自吸高度（m）	自吸时间（s）	电机功率（kw）	口径（mm）
		流量（m³/h）	扬程（m）	效率（%）	自吸高度（m）	自吸时间（s）	电机功率（kw）	进口	出口
1	40ZMD-20F	6.3	20	46	3	150	2.2	φ40	φ32
2	40ZMD-32F	6.3	32	43	3	150	4	φ40	φ32
3	50ZMD-20F	12.5	20	50	3	150	3	φ50	φ40
4	50ZMD-32F	12.5	32	46	3	150	5.5	φ50	φ40
5	50ZMD-45F	12.5	45	42	3	150	7.5	φ50	φ40
6	65ZMD-20F	25	20	55	3	150	5.5	φ65	φ50
7	65ZMD-32F	25	32	48	3	150	7.5	φ65	φ50
8	65ZMD-45F	25	45	45	3	150	11	φ65	φ50
9	80ZMD-20F	50	20	57	3	180	7.5	φ80	φ65
10	80ZMD-32F	50	32	52	3	180	11	φ80	φ65
11	80ZMD-45F	50	45	50	3	180	18.5	φ80	φ65
12	100ZMD-20F	100	20	66	3	200	15	φ100	φ80

13	100ZMD-32F	100	32	60	3	200	18.5	φ100	φ80
14	100ZMD-45F	100	45	55	3	200	30	φ100	φ80
若所需参数超出此范围，我厂可根据用户要求予以调整
备注： 1.当输送介质密度超过1250kg/m3 时，建议适当增加配套电机的功率。 2.当输送介质含有 HF 酸或一些特殊介质时，须针对具体介质更换特定配件。 3.可输送带有少量颗粒含量及结晶的介质（≤5%），禁止输送会产生大量气泡的介质。 4.液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。 5.允许自吸高度可按公式：清水时自吸 5m/介质密度=自吸高度

八、实用案列

九、生产流程
