特殊工艺条件,如正压状态或负压状态运行等的,选型时请联系我们
一、产品介绍
1、叶轮和传动轴等受力部分为金属嵌件,外包塑料(紧衬和松衬工艺,材料分为:氟塑料、超高分子聚乙烯、聚丙烯等),扭矩强劲,耐腐蚀性优越。 2、轴承和其他滑动部件均采用陶瓷,可用来输送大多数化学液体。 3、泵体全浸没在液体中,没有倒灌和泄露的烦恼。
FY型氟塑料液下泵(以下简称液下泵)为单级单吸式离心泵,是将叶轮、泵体等过流部件浸没于被输送物料当中,与电机连轴的立式泵。过流部件采用性能优异的超高分子量聚乙烯(UHMW-PE)或氟塑料(F46)整体模压而成,具有优异的耐磨性、耐温性、耐冲击性、机械稳定性,同时还具有优良的耐腐蚀性能。液下泵根据伸入容器长度的不同需要而制成
二、设计特点
三、运用领域
1、有色金属湿法冶炼业:特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼中的各种酸液、碱液、腐蚀性矿浆、电解液、废酸、污水等介质的输送。
2、硫酸磷肥业:稀酸、母液、含硅胶的氟硅酸、磷酸料浆等介质的输送。
3、水处理环保业:可输送各种带杂质的污水。
4、农药、染料、精细化工业:可输送含溶剂的酸、碱液体、混合酸,还可输送含溶剂的料浆及含溶剂的酸、碱性料浆。
四、型号意义
65FY-30 |
|||
65 |
泵吸入口直径65mm |
FY |
塑料液下泵 |
30 |
扬程30m |

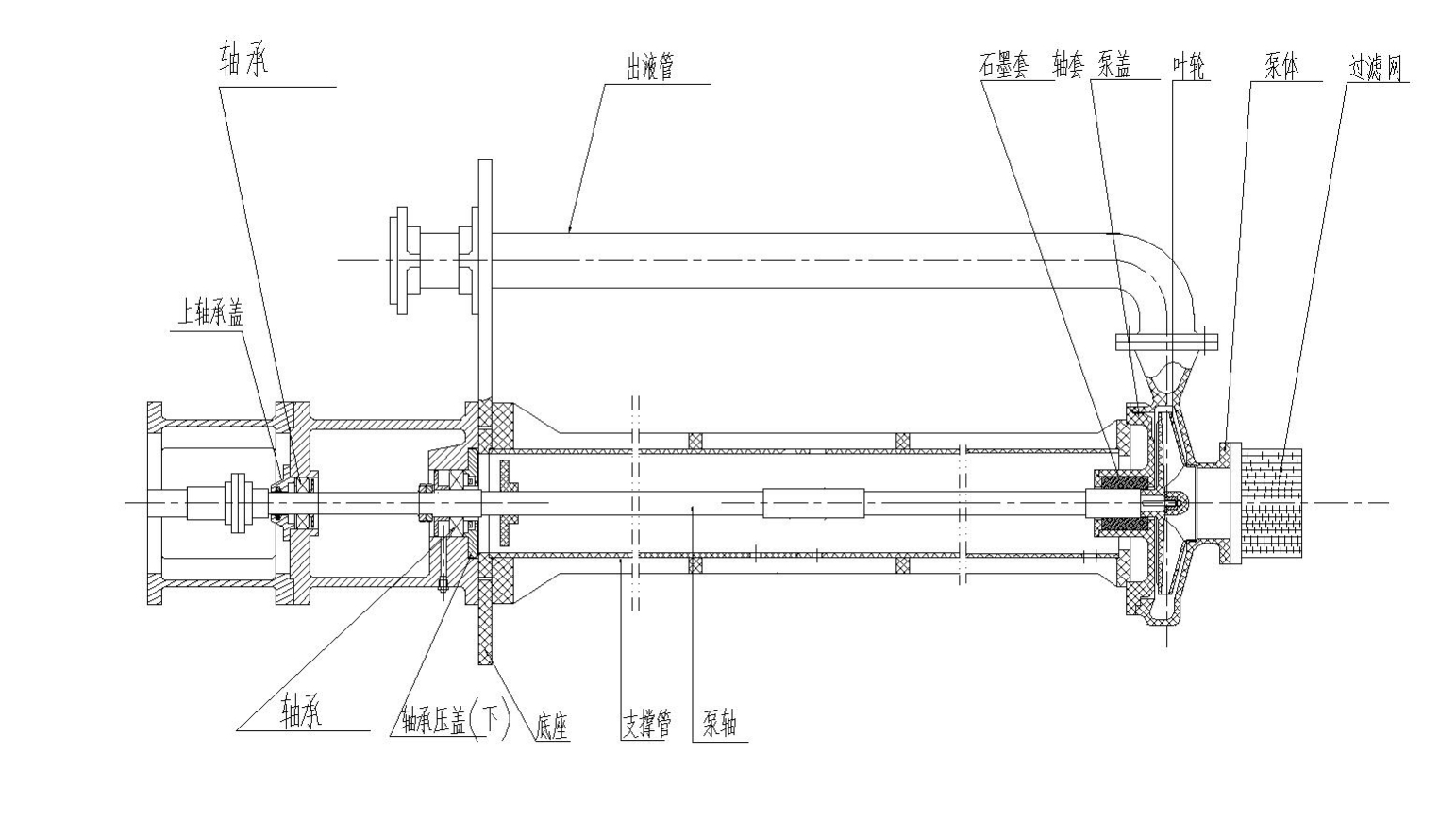

五、产品结构图
六、性能表
序号 |
型号 |
流量 |
扬程 |
效率 (%) |
电机功率(KW) |
转速(r/min) |
进口(mm) |
出口(mm) |
液下深度(m) |
1 |
25FY-10 |
3.6 |
10 |
22 |
1.5 |
2900 |
φ25 |
φ20 |
0.5-3 |
2 |
25FY-25 |
3.6 |
25 |
21 |
3 |
2900 |
φ25 |
φ20 |
|
3 |
25FY-40 |
3.6 |
40 |
16 |
4 |
2900 |
φ25 |
φ20 |
|
4 |
40FY-20 |
6.3 |
20 |
40 |
2.2 |
2900 |
Φ40 |
φ25 |
|
5 |
40FY-26 |
6.3 |
26 |
35 |
4 |
2900 |
Φ40 |
φ25 |
|
6 |
40FY-40 |
6.3 |
40 |
31 |
5.5 |
2900 |
Φ40 |
φ25 |
|
7 |
40FY-50 |
6.3 |
50 |
33 |
7.5 |
2900 |
Φ40 |
φ25 |
|
8 |
50FY-20 |
12.5 |
20 |
53 |
3 |
2900 |
Φ50 |
Φ40 |
|
9 |
50FY-30 |
12.5 |
30 |
50 |
4 |
2900 |
Φ50 |
Φ40 |
|
10 |
50FY-40 |
12.5 |
40 |
42 |
7.5 |
2900 |
Φ50 |
Φ32 |
|
11 |
50FY-50 |
12.5 |
50 |
48 |
11 |
2900 |
Φ50 |
Φ32 |
|
12 |
65FY-20 |
25 |
20 |
58 |
4 |
2900 |
Φ65 |
Φ50 |
13 |
65FY-30 |
25 |
30 |
55 |
5.5 |
2900 |
Φ65 |
Φ50 |
0.5-3 |
14 |
65FY-40 |
25 |
40 |
52 |
11 |
2900 |
Φ65 |
Φ40 |
|
15 |
65FY-50 |
25 |
50 |
50 |
15 |
2900 |
Φ65 |
Φ40 |
|
16 |
80FY-20 |
50 |
20 |
68 |
7.5 |
2900 |
Φ80 |
Φ65 |
|
17 |
80FY-25 |
50 |
25 |
66 |
11 |
2900 |
Φ80 |
Φ65 |
|
18 |
80FY-40 |
50 |
40 |
62 |
18.5 |
2900 |
Φ80 |
Φ50 |
|
19 |
80FY-50 |
50 |
50 |
64 |
22 |
2900 |
Φ80 |
Φ50 |
|
20 |
100FY-20 |
100 |
20 |
70 |
15 |
2900 |
Φ100 |
Φ80 |
|
21 |
100FY-40 |
100 |
40 |
69 |
22 |
2900 |
Φ100 |
Φ65 |
|
22 |
100FY-50 |
100 |
50 |
63 |
37 |
2900 |
Φ100 |
Φ65 |
|
备注:配四级电机时,流量为二级电机的一半,扬程为二级电机的1/4。 |

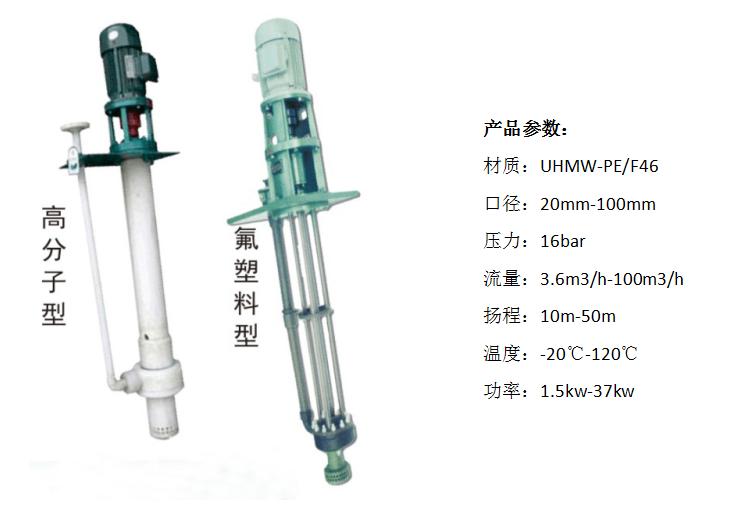

七、产品实拍
八、实用案列

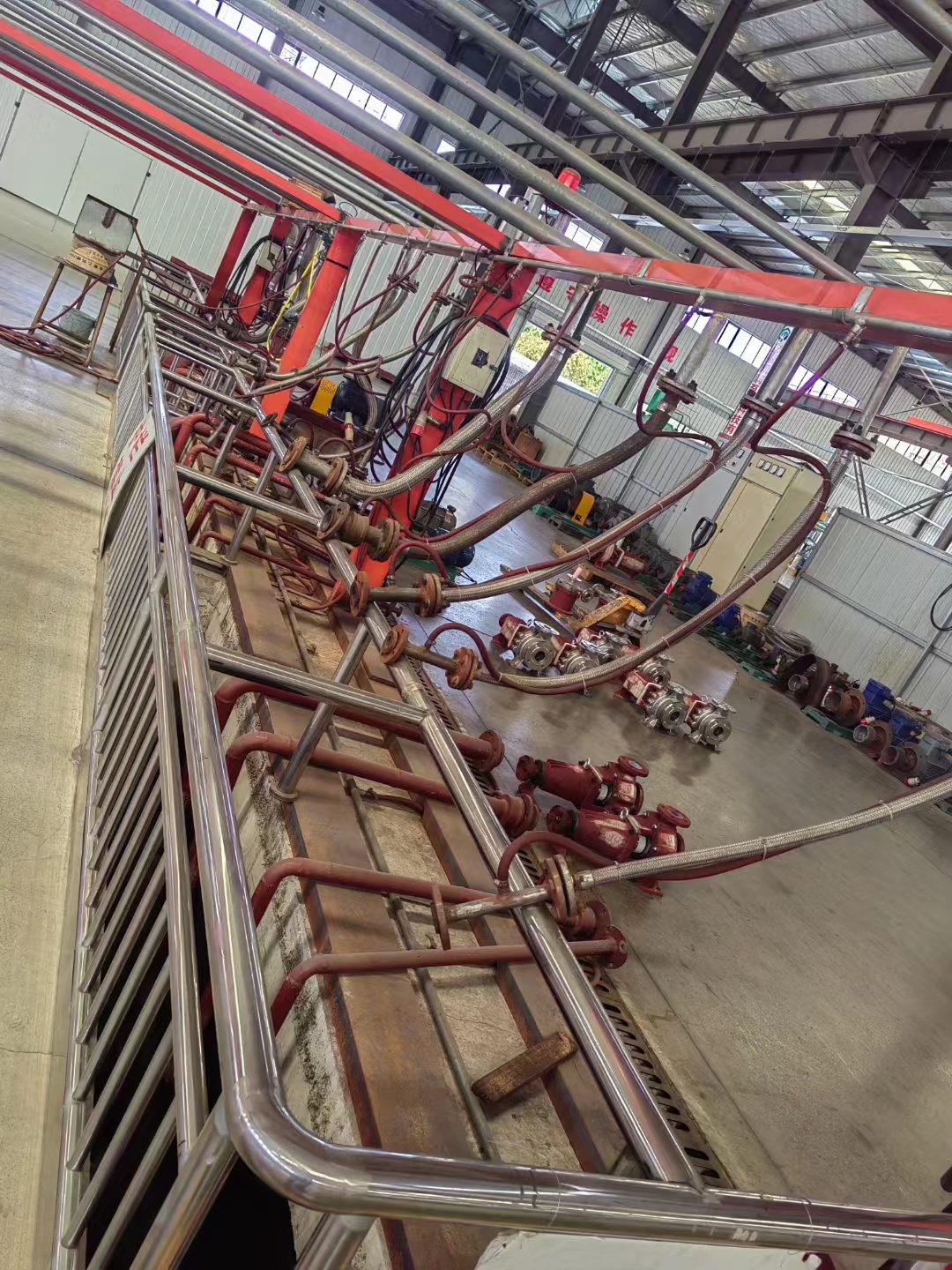

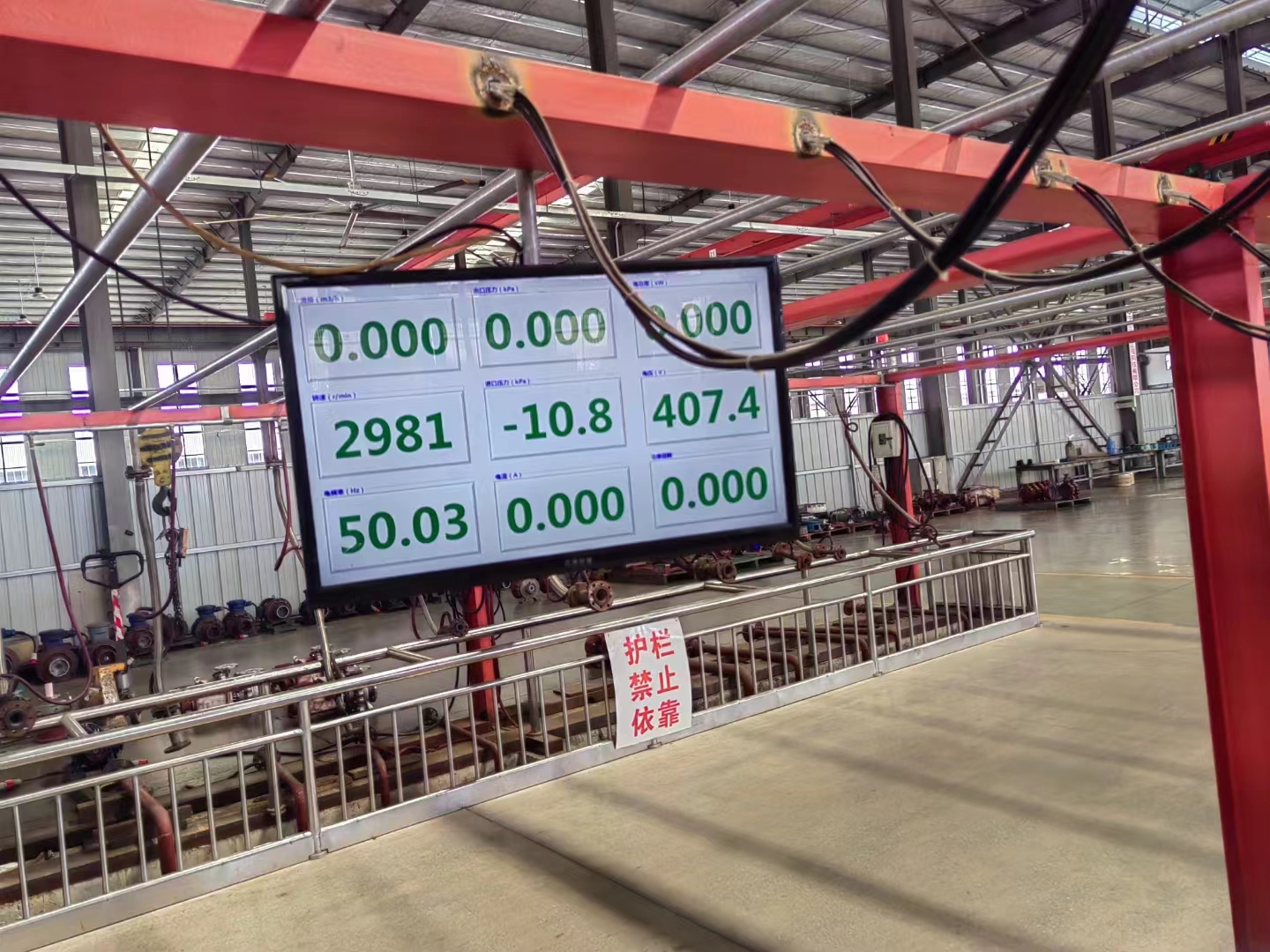

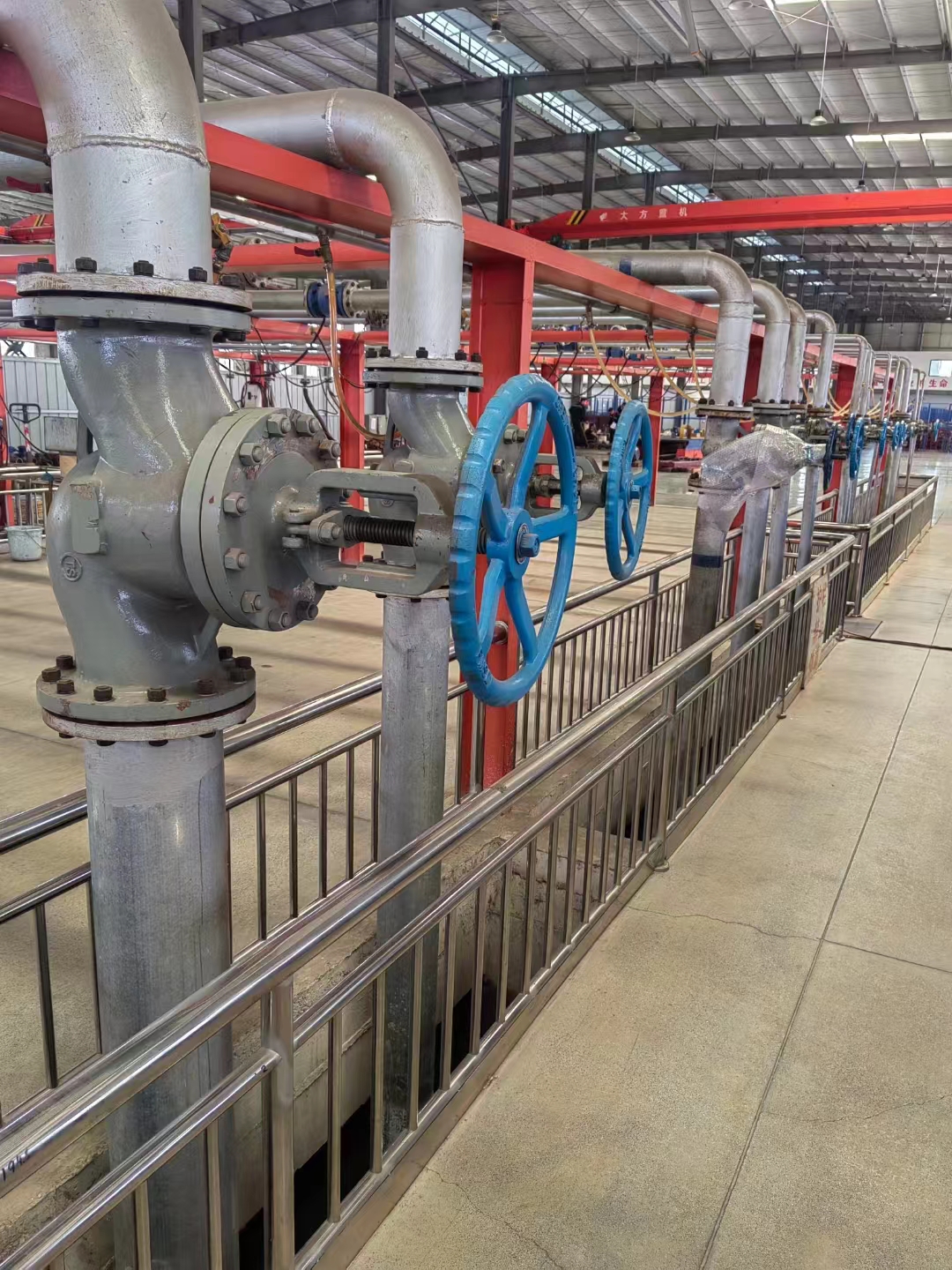

九、生产流程
