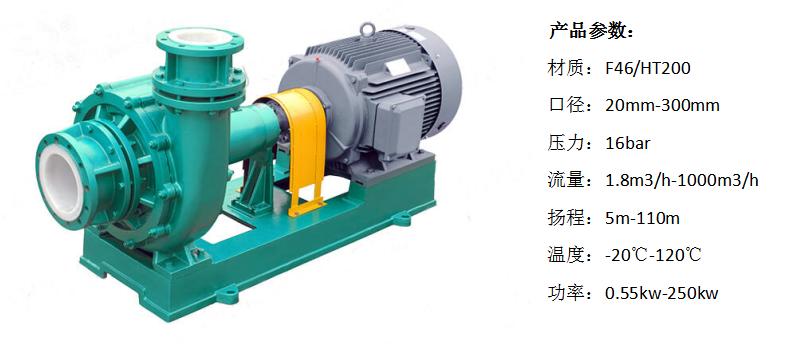

NGKF型耐腐耐磨耐高温离心泵

产品名称: NGKF型耐腐耐磨耐高温离心泵
产品特点：耐腐耐磨，抗压能力强，耐高温
欢迎详询：155-8936-8182 183-6632-5350

产品详情

特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们

一、产品介绍

NGKF型耐腐耐磨耐高温离心泵是我公司根据客户需求，采用国外进口的高强度耐高温塑料，优化了水力模型并改良设计了机械密封的新一代防腐离心泵，集合了IHF型氟塑料离心泵和UHB-ZK型砂浆泵的优点，适用范围更广。

二、设计特点

NGKF型耐腐耐磨耐高温离心泵是我公司结合多年的行业经验和市场调研，过流部件采用耐腐耐磨耐高温塑料合金制造，该泵具有优异的耐磨性、耐腐蚀性、耐高温性、耐冲击性，并创新设计了新型机械密封。该泵针对不同领域可选择动力密封、单端面机械密封、集装式机械密封，并可设置冷却、冲洗或密封液系统

三、运用领域

QZF型氟塑料强力自吸泵广泛适用于：污水处理，酸洗工艺、制酸制碱、化工、农药、造纸、电子等行业。尤其是液位低于泵入口需要自吸进行输送的各类酸碱腐蚀性液体。

四、选型

主体材质：常规泵型主体材质为耐腐耐磨耐高温塑料合金制造。耐温范围-20～200℃（150℃以上需要定制）。
叶轮结构：常规泵型叶轮为半开式，适合液体中含颗粒杂质或结晶等情况。
机械密封：设计为K型动力密封、单端面机械密封、集装式机械密封三种密封结构，能适应各种工况。
性能选配：
①耐高温材质 ②保温泵体 ③膜片式联轴器
④电机指定品牌，或变频电机
⑤欠载/过载/缺相保护器
⑥如有其它要求，请联系我公司销售部门

五、型号意义

NGKF65-50-160 K/J/SJ
NG	耐磨耐高温	K	山东凯泉产品代号
F	耐腐蚀塑料	65	泵进口法兰为DN65
50	泵进口法兰为DN50	160	叶轮名义直径为160mm
K/J/SJ	密封形式

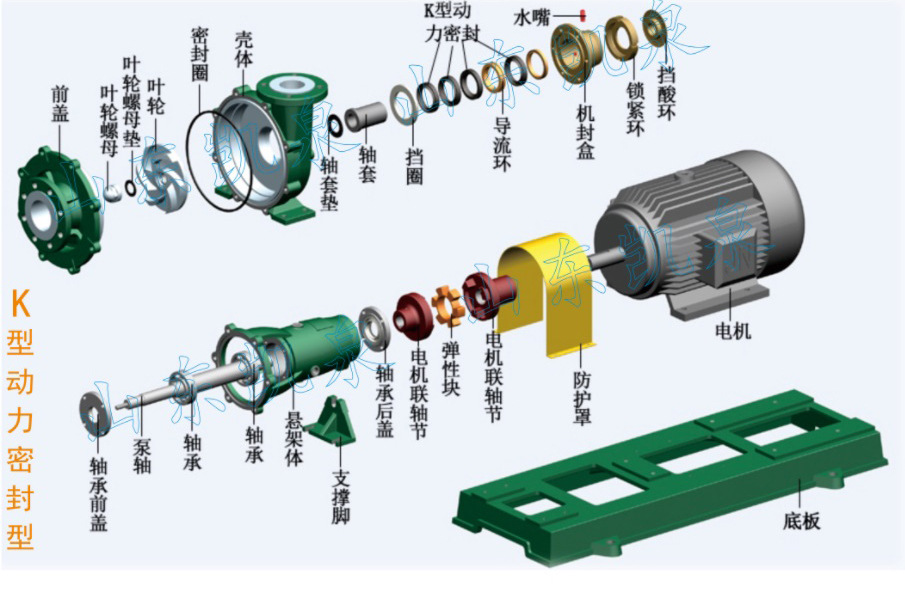

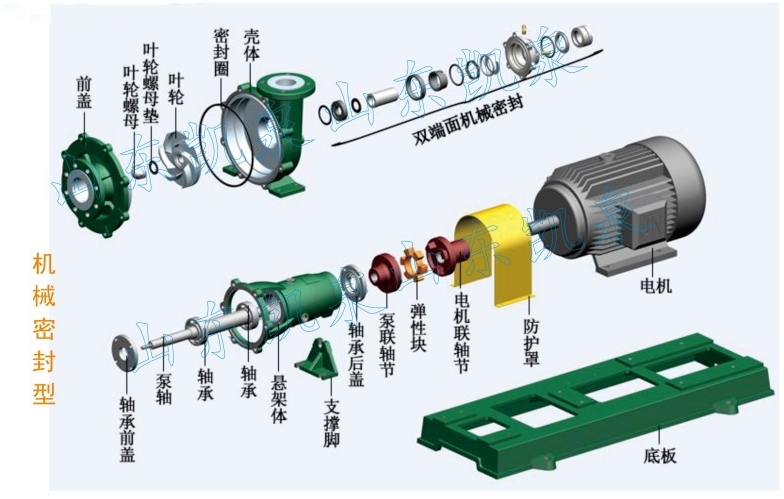

六、零件示意图

七、性能表

表一二级电机 2900r/min

序号	型号	转速=2900r/min 介质密度=1000kg/m³
		流量（m³/h）	扬程（m）	效率（%）	电机功率（KW）	汽蚀余量（m）	口径（mm）
							进口	出口
1	NGKF25-20-125	1.5	22	32	1.1	2.5	φ25	φ20
		1.8	20
		3	18
2	NGKF25-20-160	1.5	34	30	2.2	2.5	φ25	φ20
		1.8	32
		3	30
3	NGKF25-20-200	1.5	52	23	4	2.5	φ25	φ20
		1.8	50
		3	48
4	NGKF25-20-250	1.5	82	18	7.5	2.5	φ25	φ20
		1.8	80
		3	78
5	NGKF32-25-125	2.5	22	38	1.5	2.5	φ32	φ25
		3.6	20
		5	18
6	NGKF32-25-160	2.5	34	39	2.2	2.5	φ32	φ25
		3.6	32
		5	30
7	NGKF32-25-200	2.5	52	35	4	2.5	φ32	φ25
		3.6	50
		5	48
8	NGKF32-25-250	2.5	82	34	7.5	2.5	φ32	φ25
		3.6	80
		5	78
8	NGKF40-32-125	4	22	38	2.2	3	φ40	Φ32
		6.3	20
		8	18
9	NGKF40-32-160	4	34	31	3	3	φ40	Φ32
		6.3	32
		8	30

10	NGKF40-32-200	4	52	23	5.5	3	φ40	Φ32
		6.3	50
		8	48
11	NGKF40-32-250	4	82	24	11	3	φ40	φ32
		6.3	80
		8	78
12	NGKF50-40-125	8	22	52	3	3	φ50	Φ40
		12.5	20
		15	18
13	NGKF50-40-160	8	34	47	4	3	φ50	Φ40
		12.5	32
		15	30
14	NGKF50-40-200	8	52	40	7.5	3	φ50	Φ40
		12.5	50
		15	48
15	NGKF50-40-250	8	82	34	15	3	φ50	Φ40
		12.5	80
		15	78
16	NGKF50-40-315	8	115	35	30	3	φ50	Φ40
		12.5	110
		15	105
17	NGKF65-50-125	15	22	61	4	3.5	φ65	φ50
		25	20
		30	18
18	NGKF65-50-160	15	34	56	7.5	3.5	φ65	φ50
		25	32
		30	30

19	NGKF65-50-200	15	52	51	11	3.5	φ65	Φ50
		25	50
		30	48
20	NGKF65-50-250	15	82	48	22	3.5	φ65	Φ50
		25	80
		30	78
21	NGKF65-50-315	15	115	40	30	3.5	φ65	Φ50
		25	110
		30	105
22	NGKF80-65-125	35	22	65	7.5	4	φ80	φ65
		50	20
		60	18

23	NGKF80-65-160	35	34	60	15	4	φ80	φ65
		50	32
		60	30
24	NGKF80-65-200	35	52	55	18.5	4	φ80	φ50
		50	50
		60	48
25	NGKF80-65-250	35	82	56	30	4	φ80	Φ65
		50	80
		60	78
26	NGKF80-65-315	35	115	50	37	4	φ80	Φ65
		50	110
		60	105
27	NGKF100-80-125	65	22	65	15	4.5	φ100	φ80
		100	20
		110	18
28	NGKF100-80-160	65	34	70	18.5	4.5	φ100	φ80
		100	32
		120	30
29	NGKF100-80-200	65	52	68	30	4.5	φ100	Φ80
		100	50
		120	48
30	NGKF100-65-250	65	82	65	45	4.5	φ100	φ65
		100	80
		120	78

31	NGKF125-100-125	120	24	60	18.5	5	Φ125	Φ100
		150	20
		180	16
32	NGKF125-100-160	100	38	58	30	5	φ125	Φ100
		160	32
		180	26
33	NGKF125-100-200	120	45	55	45	5	φ125	φ100
		150	40
		180	35
34	NGKF125-100-250	120	75	68	90	5	φ125	φ100
		150	70
		180	65
若所需参数超出此范围，我厂可根据用户要求予以调整

备注：
1.当输送介质密度超过1250kg/m3 时，建议适当增加配套电机的功率。
2.当输送介质含有 HF 酸或一些特殊介质时，须针对具体介质更换特定配件。
3.可输送带有少量颗粒含量及结晶的介质（≤5%）禁止输送会产生大量气泡的介质。
4.液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。
5.允许自吸高度可按公式：清水时自吸 5m/介质密度=自吸高度

表二四级电机 1450r/min

序号	型号	转速=1450r/min 介质密度=1000kg/m³
		流量（m³/h）	扬程（m）	效率（%）	电机功率（KW）	汽蚀余量（m）	口径（mm）
							进口	出口
1	NGKF25-20-125	0.75	5.5	17	0.55	2.5	φ25	φ20
		1	5
		1.5	4.5
2	NGKF25-20-160	0.75	8.5	18	0.55	2.5	φ25	φ20
		1	8
		1.5	7.5
3	NGKF25-20-200	0.75	13	18	0.75	2.5	φ25	φ20
		1	12.5
		1.5	12
4	NGKF25-20-250	0.75	20.5	16	2.2	2.5	φ25	φ20
		1	20
		1.5	19.5
5	NGKF32-25-125	1.2	5.5	38	0.75	2.5	φ32	φ25
		1.8	5
		2.5	4.5
6	NGKF32-25-160	1.2	8.5	39	0.75	2.5	φ32	φ25
		1.8	8
		2.5	7.5
7	NGKF32-25-200	1.2	13	18	1.1	2.5	φ32	φ25
		1.8	12.5
		2.5	12
8	NGKF32-25-250	1.2	20.5	19	2.2	2.5	φ32	φ25
		1.8	20
		2.5	19.5

8	NGKF40-32-125	2	5.5	28	0.75	3	φ40	Φ32
		3.6	5
		4	4.5
9	NGKF40-32-160	2	8.5	31	0.75	3	φ40	Φ32
		3.6	8
		4	7.5
10	NGKF40-32-200	2	13	23	0.75	3	φ40	Φ32
		3.6	12.5
		4	12
11	NGKF40-32-250	2	20.5	20	1.1	3	φ40	φ32
		3.6	20
		4	19.5
12	NGKF50-40-125	4	5.5	52	1.1	3	φ50	Φ40
		6.3	5
		8	4.5
13	NGKF50-40-160	4	8.5	47	1.1	3	φ50	Φ40
		6.3	8
		8	7.5

14	NGKF50-40-200	4	13	40	2.2	3	φ50	Φ40
		6.3	12.5
		8	12
15	NGKF50-40-250	4	20.5	34	3	3	φ50	Φ40
		6.3	20
		8	19.5
16	NGKF50-40-315	4	33	50	5.5	3	φ50	Φ40
		6.3	32
		8	27
17	NGKF65-50-125	8	5.5	61	1.5	3.5	φ65	φ50
		12.5	5
		15	4.5
18	NGKF65-50-160	8	8.5	56	1.5	3.5	φ65	φ50
		12.5	8
		15	7.5
19	NGKF65-50-200	8	13	51	3	3.5	φ65	Φ50
		12.5	12.5
		15	12
20	NGKF65-50-250	8	20.5	48	5.5	3.5	φ65	Φ50
		12.5	20
		15	19.5

21	NGKF65-50-315	8	34	40	7.5	3.5	φ65	Φ50
		12.5	32
		15	30
22	NGKF80-65-125	18	5.5	65	2.2	4	φ80	φ65
		25	5
		30	4.5
23	NGKF80-65-160	18	8.5	64	3	4	φ80	φ65
		25	8
		30	7.5
24	NGKF80-65-200	18	13	63	4	4	φ80	Φ65
		25	12.5
		30	12
25	NGKF80-65-250	18	20.5	56	5.5	4	φ80	Φ65
		25	20
		30	19.5
26	NGKF80-65-315	18	34	50	11	4	φ80	Φ65
		25	32
		35	30
27	NGKF100-80-125	35	5.5	65	3	4.5	φ100	φ80
		50	5
		55	4.5
28	NGKF100-80-160	35	8.5	70	3	4.5	φ100	φ80
		50	8
		60	7.5

29	NGKF100-80-200	35	13	68	5.5	4.5	φ100	Φ80
		50	12.5
		60	12
30	NGKF100-80-250	35	20.5	65	7.5	4.5	φ100	Φ80
		50	20
		60	19.5
31	NGKF100-80-315	35	33	46	15	4.5	φ100	Φ80
		50	32
		60	30
32	NGKF100-80-400	35	52	42	22	5	φ100	Φ80
		50	50
		60	48
33	NGKF125-100-125	70	8	50	11	5	Φ125	Φ100
		100	6
		120	4

34	NGKF125-100-160	50	10	64	11	5	φ125	Φ100
		80	8
		90	6
35	NGKF125-100-200	60	14	65	15	5	φ125	φ100
		100	12.5
		110	11
36	NGKF125-100-250	60	20	65	22	5	φ125	φ100
		100	18
		110	16
37	NGKF125-100-315	60	34	60	30	5	φ125	φ100
		100	32
		120	31
38	NGKF125-100-400	60	52	75	37	5	φ125	φ100
		100	50
		120	48
39	NGKF150-125-250	120	22	65	30	5	φ150	φ125
		200	20
		240	18
40	NGKF150-125-315	120	34	63	45	5	φ150	φ125
		200	32
		240	30
41	NGKF150-125-400	120	53	62	75	6	φ150	φ125
		200	50
		240	48

42	NGKF200-150-250	240	22	63	55	6	Φ200	φ150
		400	20
		480	18
43	NGKF200-150-315	240	35	64	75	6	Φ200	φ150
		400	32
		480	29
44	NGKF200-150-400	240	55	62	110	6	Φ200	φ150
		400	50
		480	45
45	NGKF250-200-250	500	22	60	75	7	Φ250	Φ200
		650	20
		750	18
46	NGKF250-200-315	500	34	60	90	7	Φ250	Φ200
		650	32
		750	29

47	NGKF250-200-400	500	55	72	160	7	Φ250	Φ200
		650	50
		750	42
48	NGKF300-250-315	800	35	70	220	7	Φ300	Φ250
		1000	32
		1200	26
49	NGKF300-250-400	800	55	78	250	7	Φ300	Φ250
		1000	50
		1200	42
若所需参数超出此范围，我厂可根据用户要求予以调整
备注： 1.当输送介质密度超过1250kg/m3 时，建议适当增加配套电机的功率。 2.当输送介质含有 HF 酸或一些特殊介质时，须针对具体介质更换特定配件。 3.可输送带有少量颗粒含量及结晶的介质（≤5%），禁止输送会产生大量气泡的介质。 4.液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。 5.允许自吸高度可按公式：清水时自吸 5m/介质密度=自吸高度
