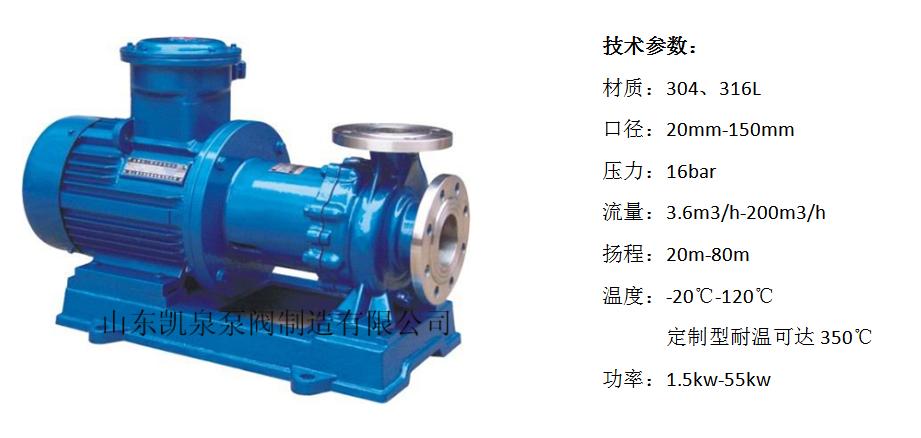

CQB型不锈钢磁力泵
- 产品名称: CQB型不锈钢磁力泵
- 产品特点：全密封，无泄漏，结构紧凑，高效节能
- 欢迎详询：155-8936-8182 183-6632-5350
特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们
一、产品介绍
CQB型不锈钢磁力泵吸收了国内外较先进的磁力泵生产技术、材料、工艺，解决了国内目前磁力泵叶轮、隔离套、内磁等容易损坏的技术难题，使其性能更加稳定。
二、设计特点
CQB型不锈钢磁力泵，采用磁力耦合驱动。是一种全封闭、无泄漏的泵型，因此杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。内外磁均采用稀土永磁体。根据输送介质的特性，该泵可选用304、316L、哈氏合金、钛合金等各类材质。
泵的过流部件采用不锈钢（304、316L、特种金属）制成，广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门，是输送易燃、易爆、有毒和贵重液体的理想设备，是创建无泄漏、无污染文明车间的可靠选择。特别是贵重、稀有、易燃易爆、有毒、溶剂类液体的输送。
四、易损件明细
序号 |
易损件名称 |
说明 |
1 |
叶轮口环 |
易损件作为运动部件及摩擦部件，定期的保养及维护可以极大的提高整机使用寿命。 |
2 |
滑动轴承 |
|
3 |
静环 |
|
4 |
泵轴 |
五、型号意义
CQB65-50-160A |
|||
CQB |
不锈钢磁力驱动泵 |
65 |
泵进口法兰为DN65 |
50 |
泵出口法兰为DN50 |
160 |
叶轮名义直径为160mm |
A |
定制型 |
||

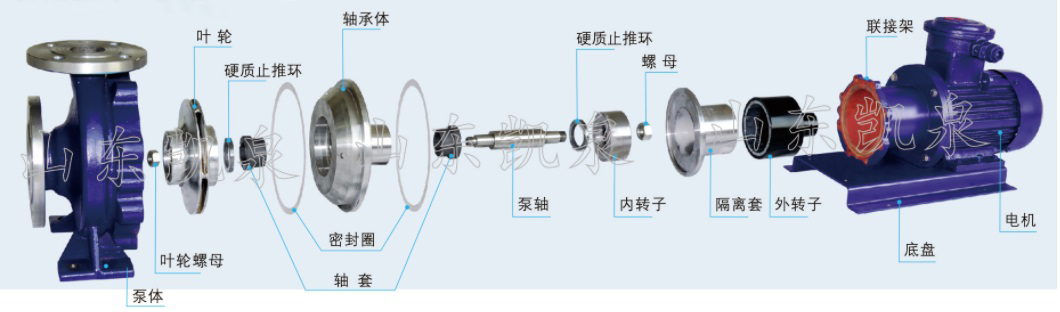

六、零件示意图
七、性能表
序号 |
型号 |
流量 |
扬程 （m） |
电机功率（KW） |
汽蚀余量 |
口径 |
转速 |
|
进口 |
出口 |
|||||||
1 |
CQB32-20-125 |
3.6 |
20 |
1.5 |
3 |
32 |
20 |
2900 |
2 |
CQB32-20-160 |
3.6 |
32 |
2.2 |
3 |
32 |
20 |
2900 |
3 |
CQB32-20-200 |
3.6 |
50 |
4 |
3 |
32 |
20 |
2900 |
4 |
CQB40-25-125 |
6.3 |
20 |
2.2 |
3.5 |
40 |
25 |
2900 |
5 |
CQB40-25-160 |
6.3 |
32 |
3 |
3.5 |
40 |
25 |
2900 |
6 |
CQB40-25-200 |
6.3 |
50 |
5.5 |
3.5 |
40 |
25 |
2900 |
7 |
CQB40-25-250 |
6.3 |
80 |
11/15 |
3.5 |
40 |
25 |
2900 |
8 |
CQB50-32-125 |
12.5 |
20 |
3 |
3.5 |
50 |
32 |
2900 |
9 |
CQB50-32-160 |
12.5 |
32 |
4 |
3.5 |
50 |
32 |
2900 |
10 |
CQB50-32-200 |
12.5 |
50 |
7.5 |
3.5 |
50 |
32 |
2900 |
11 |
CQB50-32-250 |
12.5 |
80 |
15/18.5 |
3.5 |
50 |
32 |
2900 |
12 |
CQB65-50-125 |
25 |
20 |
4 |
4 |
65 |
50 |
2900 |
13 |
CQB65-50-160 |
25 |
32 |
7.5 |
4 |
65 |
50 |
2900 |
14 |
CQB65-40-200 |
25 |
50 |
15 |
4 |
65 |
40 |
2900 |
15 |
CQB65-40-250 |
25 |
80 |
22 |
4 |
65 |
40 |
2900 |
16 |
CQB80-65-125 |
50 |
20 |
7.5 |
4 |
80 |
65 |
2900 |
17 |
CQB80-65-160 |
50 |
30 |
15 |
4 |
80 |
65 |
2900 |
18 |
CQB80-50-200 |
50 |
50 |
22 |
4 |
80 |
50 |
2900 |
19 |
CQB80-50-250 |
50 |
80 |
37 |
4 |
80 |
50 |
2900 |
20 |
CQB100-80-125 |
100 |
20 |
15 |
5 |
100 |
80 |
2900 |
21 |
CQB100-80-160 |
100 |
32 |
22 |
5 |
100 |
80 |
2900 |
22 |
CQB100-65-200 |
100 |
50 |
37 |
5 |
100 |
65 |
2900 |
23 |
CQB100-65-250 |
100 |
80 |
55 |
5 |
100 |
65 |
2900 |
24 |
CQB125-100-160 |
160 |
32 |
37 |
5 |
125 |
100 |
2900 |
25 |
CQB125-100-200 |
160 |
50 |
45 |
5 |
125 |
100 |
2900 |
26 |
CQB150-125-200 |
200 |
50 |
55 |
5.5 |
150 |
125 |
2900 |
若所需参数超出此范围，我厂可根据用户要求予以调整 |
||||||||

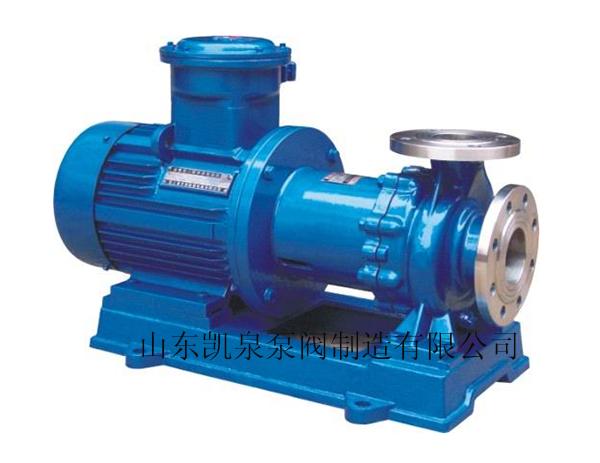

八、产品实拍
九、实用案列
十、生产流程
