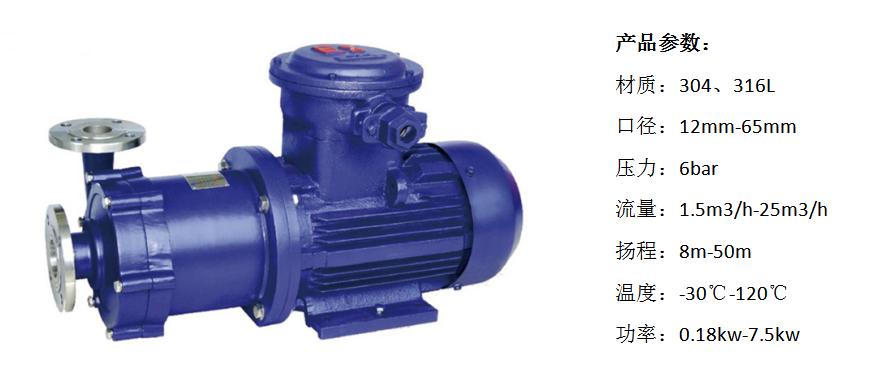

CQ型不锈钢磁力泵

  • 产品名称: CQ型不锈钢磁力泵
  • 产品特点:耐腐蚀,体积小,性价比高,厂家直销
  • 欢迎详询:155-8936-8182 183-6632-5350
产品详情

特殊工艺条件,如正压状态或负压状态运行等的,选型时请联系我们







一、产品介绍

CQ型不锈钢磁力泵是利用磁力耦合力传递扭矩的泵型,当电机带动外磁钢时,通过磁场的作用驱动内磁钢转子同步旋转,而内磁钢转子和叶轮连成一体,从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内,所以磁力泵是一种全封闭、无泄漏的泵型,因此杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。

二、设计特点

CQ型不锈钢磁力泵为国内运用时间较早,运用范围较广的泵型之一,其结构简单、易维护、体积小、运行稳定、噪音低、性价比高。同时基于我公司多年的改进和优化、新材料的运用,解决了老款磁力泵的隔离套、叶轮等部件易损坏的技术难题,使其性能提升明显。


三、运用领域

泵的过流部件采用不锈钢(304、316L、特种金属)制成,广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门,是输送易燃、易爆、有毒和贵重液体的理想设备,是创建无泄漏、无污染文明车间的可靠选择。特别是贵重、稀有、易燃易爆、有毒、溶剂类液体的输送。


四、易损件明细



序号

易损件名称

说明

1

叶轮口环

易损件作为运动部件及摩擦部件,定期的保养及维护可以极大的提高整机使用寿命。
24小时开机的工况,建议每1500小计检查一次。经常开关机的工况,建议每月检查一次。长期停机后再开机的工况,建议开机前检查一次。

2

滑动轴承

3

静环

4

泵轴


五、型号意义


CQ50-25A

CQ

不锈钢磁力驱动泵

A

定制型

50

泵进口法兰为DN50

25

扬程25m

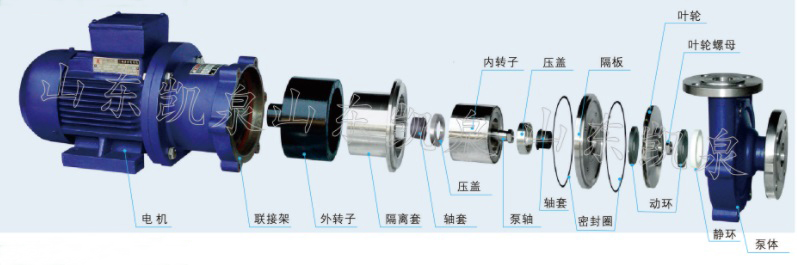

六、零件示意图






七、性能表





序号

型号

口径

流量

扬程

电机功率

电压

材质

进口(mm

出口(mm

m³/h

L/min

m

kw

V

1

CQ16-8

16

12

1.5

25

8

0.18

220/380

304不锈钢

2

CQ20-12

20

12

3

50

12

0.37

220/380

3

CQ25-15

25

20

5.4

90

15

1.1

380

4

CQ32-15

32

25

6.6

110

15

1.1

380

5

CQ32-25

32

25

4.8

80

25

1.1

380

6

CQ32-32

32

25

3

50

32

2.2

380

7

CQ40-20

40

32

10.8

180

20

2.2

380

8

CQ40-32

40

32

11.5

192

32

4

380

9

CQ50-25

50

40

14.4

240

25

4

380

10

CQ50-32

50

40

13.2

220

32

4

380

11

CQ50-50

50

32

7.8

130

50

5.5

380

12

CQ65-25

65

50

16.8

280

25

5.5

380

13

CQ65-35

65

50

25

417

35

7.5

380

均可定做工程塑料、316L等材质

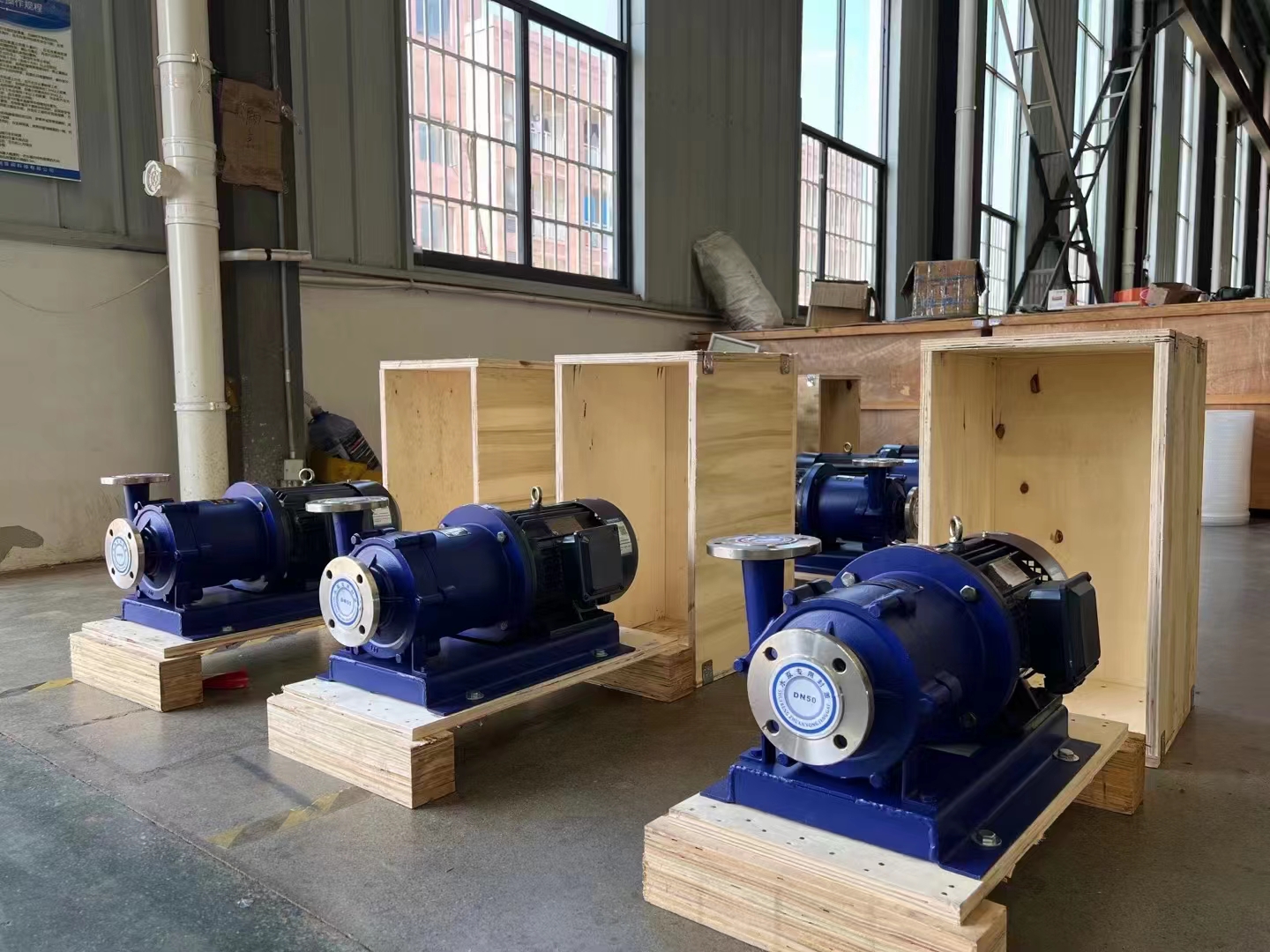

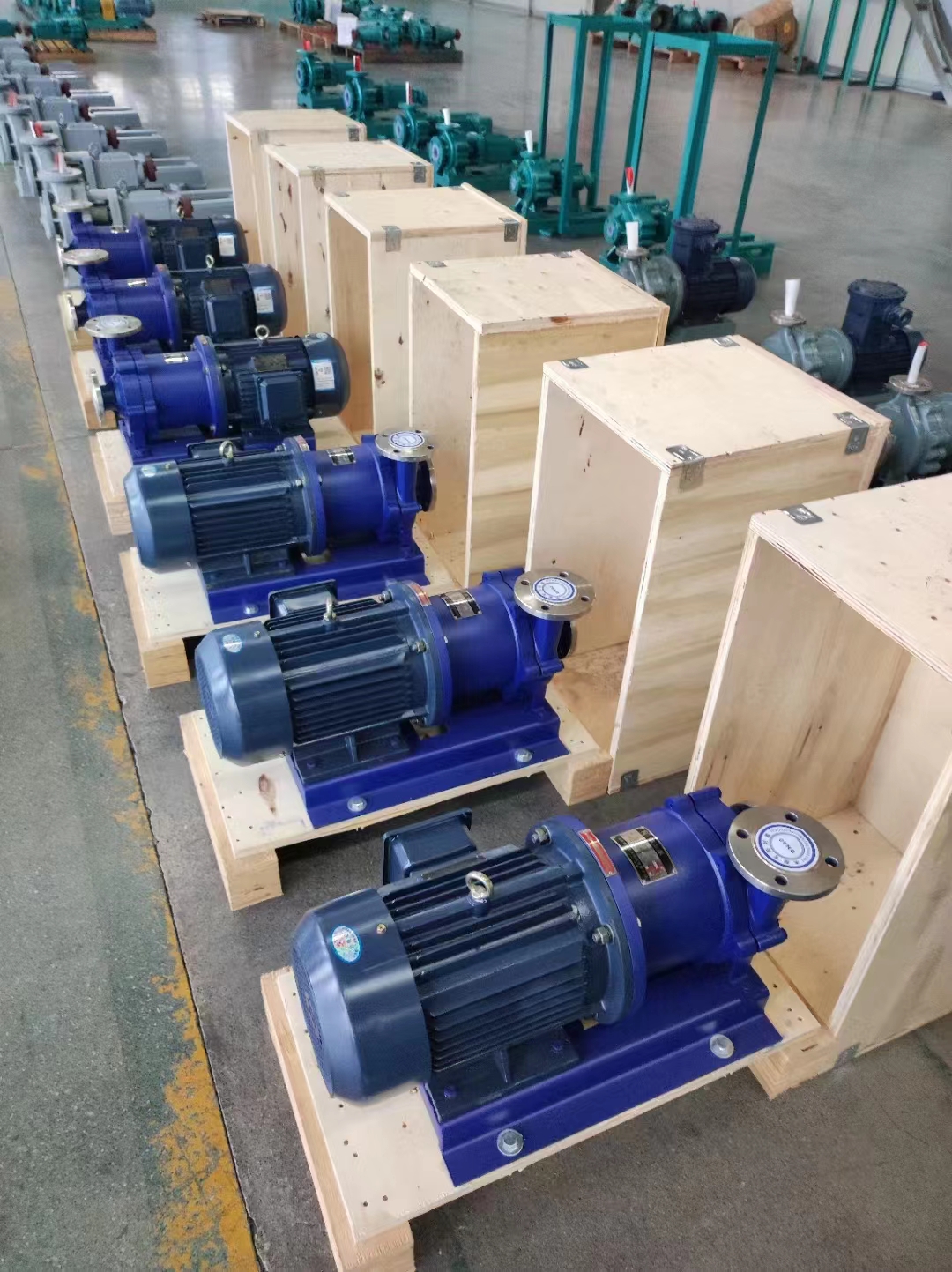

八、产品实拍

















九、实用案列



十、生产流程
