IMC不锈钢磁力泵

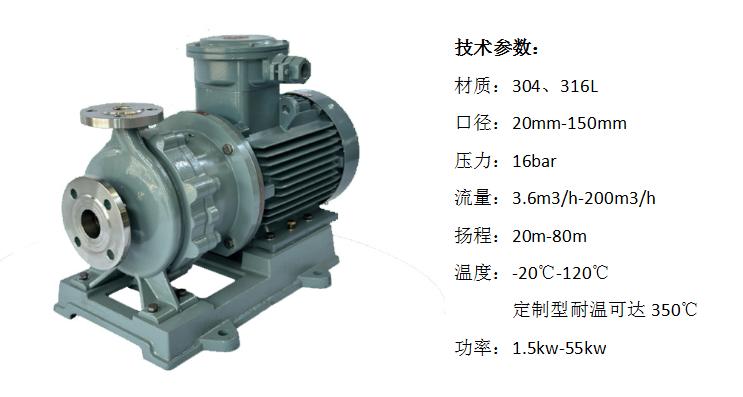

产品名称: IMC不锈钢磁力泵
产品特点：不易泄漏，结构合理，稳定可靠
欢迎详询：155-8936-8182 183-6632-5350

产品详情

特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们

一、产品介绍

    IMC型不锈钢磁力泵是我公司基于CQB系列不锈钢磁力泵和最近的国内化工行业标准进行设计研发的新型产品。在CQB系列磁力泵的基础上深度改良和优化，加上多种新材料的运用，明显地提高了机泵效率和使用寿命。

二、设计特点

    IMC系列不锈钢磁力泵取消了传统的后盖结构，旋转部件由单支撑改为双支撑，对叶轮、泵轴、内外磁进行了优化。相比以往泵型，效率更高，可选范围更广，可适应工况更多。根据输送介质的特性，该泵可选用304、316L、哈氏合金、钛合金等各类材质。

三、运用领域

     泵的过流部件采用不锈钢（304、316L、哈氏合金、钛合金等）制成，广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门，是输送易燃、易爆、有毒和贵重液体的理想设备，是创建无泄漏、无污染文明车间的可靠选择。

四、选型注意

    1.泵进出口管路均需安装阀门，入口管路阀门正常全开，一般检修时关闭。出口管路阀门用于调节流量，且出口管路应当装止回阀，如未装止回阀，停泵前需先关闭出口管路阀门，防止水锤对机泵造成破坏；

    2. 长期运行流量应当在机泵额定流量的35%~110%，过高或过低均会影响机泵使用寿命；

    3. 输送介质密度超过1250kg/m³（不同机泵稍有区别）时，需告知我公司销售部门，磁性耦合器需另行设计，同时需要调整配套电机功率；

     4.输送介质的成分应当告知我公司销售部门，以便选配更为合适的零件材料。

五、型号意义

IMC65-50-160A
IMC	不锈钢磁力驱动泵	A	改进型
65	泵进口法兰为DN50	50	泵出口法兰为DN32
160	叶轮名义直径为160mm

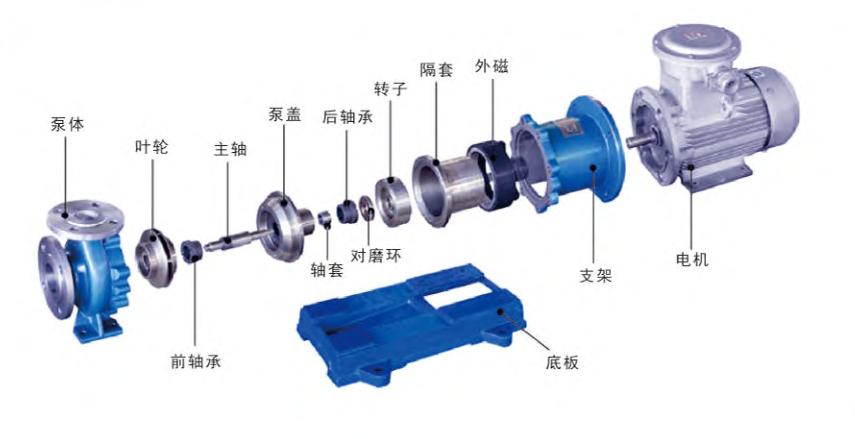

六、零件示意图

七、性能参数

型号	转速（r/min）	流量（m³/h）	扬程（m）	汽蚀余量 (m)	口径（mm）		电机功率（KW）
型号	转速（r/min）	流量（m³/h）	扬程（m）	汽蚀余量 (m)	进口	出口	电机功率（KW）
IMC32-20-125	2900	3.6	20	3	32	20	1.5
IMC32-20-160	2900	3.6	32	3	32	20	2.2
IMC32-20-200	2900	3.6	50	3	32	20	4
IMC40-25-125	2900	6.3	20	3.5	40	25	2.2
IMC40-25-160	2900	6.3	32	3.5	40	25	3
IMC40-25-200	2900	6.3	50	3.5	40	25	5.5
IMC40-25-250	2900	6.3	80	3.5	40	25	11/15
IMC50-32-125	2900	12.5	20	3.5	50	32	3
IMC50-32-160	2900	12.5	32	3.5	50	32	4
IMC50-32-200	2900	12.5	50	3.5	50	32	7.5
IMC65-50-125	2900	25	20	4	65	50	4
IMC65-50-160	2900	25	32	4	65	50	7.5
IMC65-40-200	2900	25	50	4	65	40	15
IMC65-40-250	2900	25	80	4	65	40	22

IMC80-65-125	2900	50	20	4	80	65	7.5
IMC80-65-160	2900	50	30	4	80	65	15
IMC80-50-200	2900	50	50	4	80	50	22
IMC80-50-250	2900	50	80	4	80	50	37
IMC100-80-125	2900	100	20	5	100	80	15
IMC100-80-160	2900	100	32	5	100	80	22
IMC100-65-200	2900	100	50	5	100	65	37
IMC100-65-250	2900	100	80	5	100	65	55
IMC125-100-160	2900	160	32	5	125	100	37
IMC125-100-200	2900	160	50	5	125	100	45

IMC150-125-200	2900	200	50	5.5	150	125	55
若所需参数超出此范围，我厂可根据用户要求予以调整
备注： 1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率。 2.当介质含有 HF 酸或一些特殊介质时，须针对具体介质更换特定配件。 3.可输送带有少量颗粒含量及结晶的介质（≤5%），禁止输送会产生大量气泡的介质。 4.液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。
