KQGW型不锈钢管道泵

产品名称: KQGW型不锈钢管道泵
产品特点：结构紧凑，运行平稳，流量大，寿命长
欢迎详询：155-8936-8182 183-6632-5350

产品详情

特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们

一、产品介绍

KQGW型不锈钢管道泵是吸收ISG技术，研制开发的新一代管道离心泵，能满足用户各种狭小场合的使用，设计科学合理，安装使用方便，泵轴同心度及叶轮的动静平衡精度高，保证了运行平稳、低噪。采用碳化硅/硬质合金机械密封，过流部分加厚能保证静压高的循环系统正常使用。

二、设计特点

1、运行平稳：泵轴的高同心度及叶轮优异的动平衡，保证平稳运行，高效、无振动。
2、滴水不漏：不同材质的机械密封，保证了不同介质输送均无泄漏。
3、噪音低：采用进口轴承，确保水泵运转平稳，基本实现无噪音。
4、故障率低：结构紧凑合理，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承、简易方便。
6、占地更省：KQGW泵为卧式结构，出口向上，方便管道安装，直连式，节省空间。
7、适用范围广：过流部件根据输送介质的理化性质可选铸铁、球铁、304、316L等材质，亦可采取多种密封形式，充分适用于多种工况。

三、运用领域

1、输送清水及物理化学性质类似于清水的其它液体，适用于工业和城市给排水，高层建筑增压送水，园林喷灌、消防增压、远距离输送、暖通制冷循环、冷暖水循环增压及设备配套。
2、输送各类具有腐蚀性、粘度不高的液体，适用于石油、化工、新材料、冶金、电力、造纸、食品制药和合成纤维等行业。
3、输送汽油、煤油、柴油等易燃、易爆液体。

四、型号意义

KQGW65-160A
KQGW	凯泉卧式管道泵	65	泵法兰为DN65
160	叶轮名义直径	A	定制型

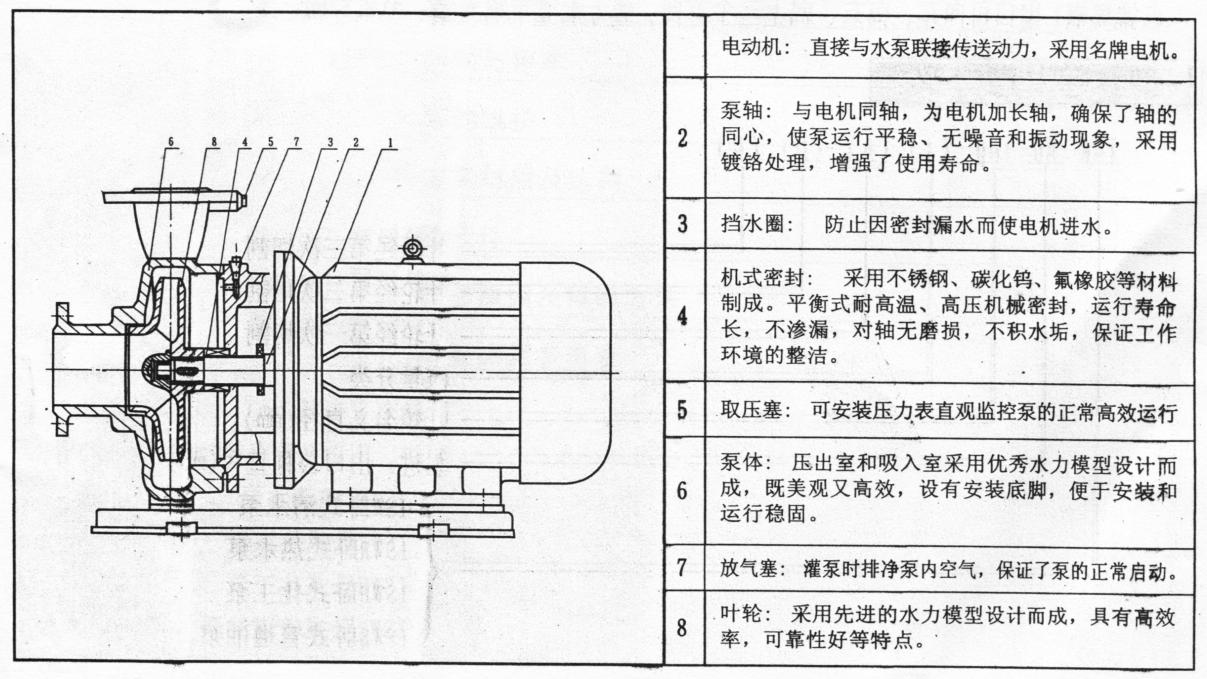

五、零件结构图

六、性能表

表一二级电机转速2900r/min

序号	型号	流量（m³/h）	扬程（m）	效率（%）	电机功率（KW）	必须汽蚀余量（m）	转速（r/min）
1	KQGW25-125	4	20	36	0.75	2.3	2900
2	KQGW25-160	4	32	32	1.5	2.3	2900
3	KQGW32-125	5	20	44	0.75	2.3	2900
4	KQGW32-160	5	32	44	1.5	2.3	2900
5	KQGW32-200	5	50	32	3	2.0	2900
6	KQGW40-100	6.3	12.5	54	0.75	2.3	2900
7	KQGW40-125	6.3	20	46	1.1	2.3	2900
8	KQGW40-160	6.3	32	40	2.2	2.3	2900
9	KQGW40-200	6.3	50	33	4	2.3	2900
10	KQGW40-250	6.3	80	28	7.5	2.3	2900

11	KQGW50-100	12.5	12.5	62	1.1	2.3	2900
12	KQGW50-125	12.5	20	58	1.5	2.3	2900
13	KQGW50-160	12.5	32	52	3	2.5	2900
14	KQGW50-200	12.5	50	46	5.5	2.5	2900
15	KQGW50-250	12.5	80	38	11	2.5	2900
16	KQGW65-100	25	12.5	69	1.5	2.5	2900
17	KQGW65-125	25	20	68	3	2.5	2900
18	KQGW65-160	25	32	63	4	2.5	2900
19	KQGW65-200	25	50	58	7.5	2.5	2900
20	KQGW65-250	25	80	50	15	2.5	2900
21	KQGW65-315	25	125	40	30	2.5	2900
22	KQGW80-100	50	12.5	73	3	3.0	2900

23	KQGW80-125	50	20	72.5	5.5	3.0	2900
24	KQGW80-160	50	32	71	7.5	3.0	2900
25	KQGW80-200	50	50	67	15	3.0	2900
26	KQGW80-250	50	80	59	22	3.0	2900
27	KQGW80-315	50	125	54	37	3.0	2900
28	KQGW100-100	100	12.5	76	5.5	4.5	2900
29	KQGW100-125	100	20	76	11	4.5	2900
30	KQGW100-160	100	32	76	15	4.5	2900
31	KQGW100-200	100	50	74	22	4.0	2900
32	KQGW100-250	100	80	69	37	4.0	2900
33	KQGW100-315	100	125	66	75	4.0	2900
34	KQGW125-100	160	12.5	82	11	4.0	2900
35	KQGW125-125	160	20	80	15	4.0	2900
36	KQGW125-160	160	32	78	22	4.0	2900

37	KQGW125-200	160	50	77	37	5.5	2900
38	KQGW125-250	160	80	75	50	5.0	2900
39	KQGW125-315	160	125	70	90	5.0	2900
40	KQGW150-125	160	20	76	15	4.0	2900
41	KQGW150-160	160	32	75	22	4.0	2900
42	KQGW150-200	160	50	77	37	3.0	2900
43	KQGW150-250	160	80	76	75	3.0	2900
44	KQGW150-315	160	125	74	110	3.0	2900

表二四级电机转速1450r/min

序号	型号	流量（m³/h）	扬程（m）	效率（%）	电机功率（KW）	必须汽蚀余量（m）	转速（r/min）
1	KQGW80-100	25	3	68	0.75	2.8	1450
2	KQGW80-125	25	5	68	0.75	2.8	1450
3	KQGW80-160	25	8	67	1.5	2.8	1450
4	KQGW80-200	25	12.5	69	2.2	2.8	1450
5	KQGW80-250	25	20	68	3	2.8	1450
6	KQGW80-315	25	32	63	5.5	2.8	1450
7	KQGW100-100	50	3	69	0.75	2.8	1450
8	KQGW100-125	50	5	69	1.5	2.8	1450
9	KQGW100-160	50	8	72	2.2	2.8	1450
10	KQGW100-200	50	12.5	73	4	2.8	1450

11	KQGW100-250	50	20	72.5	5.5	2.8	1450
12	KQGW100-315	50	32	71	11	4.0	1450
13	KQGW125-125	100	5	74	2.2	3.0	1450
14	KQGW125-160	100	8	74	4	3.0	1450
15	KQGW125-200	100	12.5	76	7.5	3.0	1450
16	KQGW125-250	100	20	76	11	3.0	1450
17	KQGW125-315	100	32	76	15	3.0	1450
18	KQGW150-200	160	12.5	77	11	3.0	1450
19	KQGW150-250	160	20	81	15	3.0	1450
20	KQGW150-315	160	32	74	22	3.0	1450
21	KQGW150-400	160	50	71	37	3.0	1450
22	KQGW200-200	200	12.5	78	15	3.0	1450
23	KQGW200-250	200	20	79	18.5	3.0	1450

24	KQGW200-315	200	32	78	30	3.5	1450
25	KQGW200-400	200	50	75	45	3.5	1450
26	KQGW250-250	550	20	82	45	5.0	1450
27	KQGW250-315	550	32	80	75	5.5	1450
28	KQGW250-400	550	50	72	110	4.5	1450
29	KQGW300-250	720	20	83	55	6.0	1450
30	KQGW300-315	720	32	84	90	4.5	1450
31	KQGW300-400	720	50	80	132	5.5	1450
32	KQGW350-315	800	32	84	90	4.5	1450
33	KQGW350-400	800	50	83	160	4.5	1450
