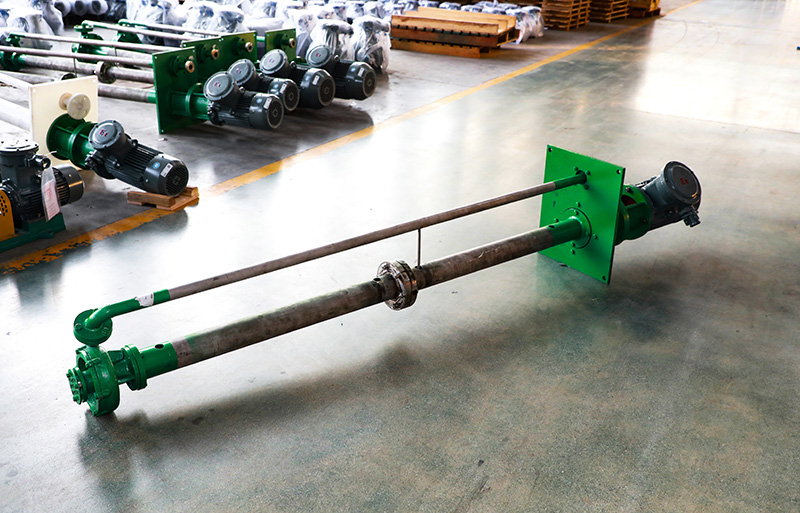

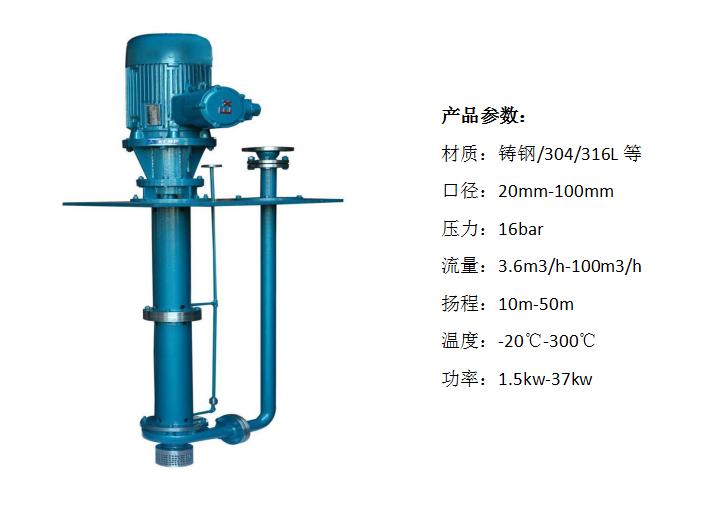

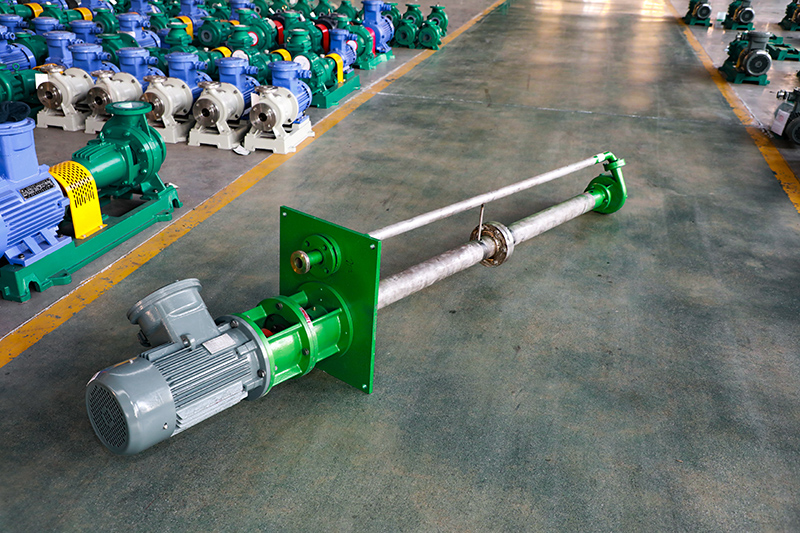

HY型不锈钢液下泵

产品名称: HY型不锈钢液下泵
产品特点：免维护，低能耗，适用范围广
欢迎详询：155-8936-8182 183-6632-5350

产品详情

特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们

一、产品介绍

HY型不锈钢液下泵为长轴立式离心泵，其与介质接触部分采用铸钢或不锈钢制造，根据客户要求液下深度由0.5m～5m不等，工作部分淹没与液体中，具有使用范围广，效率高，无需灌液即能输送，由于泵运转产生的轴向力及径向力分别由液上部分的滚动轴承和液下的滑动轴承支撑，因此运行宁静无噪音。

二、设计特点

HY型不锈钢液下泵是本单位在传统耐腐蚀液下泵基础上，融合公司同类产品的先进技术，经改进设计而产生的新型泵；该泵取消了其他液下泵普遍采用的机械密封和选用了独特机构的离心式双平衡叶轮，使泵高效节能、无泄漏、寿命长。运输易燃易爆轻质物料，具有免维护、零区使用、低能耗等特点，供输送不清洁带有固体颗粒及短纤维的液体，具有无堵塞、耐高温等特点。

三、运用领域

HY型不锈钢液下泵广泛用于冶炼、染料、农药、制药、稀土、化肥等行业，在贮罐上输送含悬浮固体颗粒，粘度较高，温度不高于100℃的各种非氧化性酸（盐酸、稀硫酸、甲酸、醋酸、丁酸）等腐蚀介质的最理想设备。

四、型号意义

65HY-30
65	泵吸入口直径65mm	HY	不锈钢液下泵
30	扬程30m

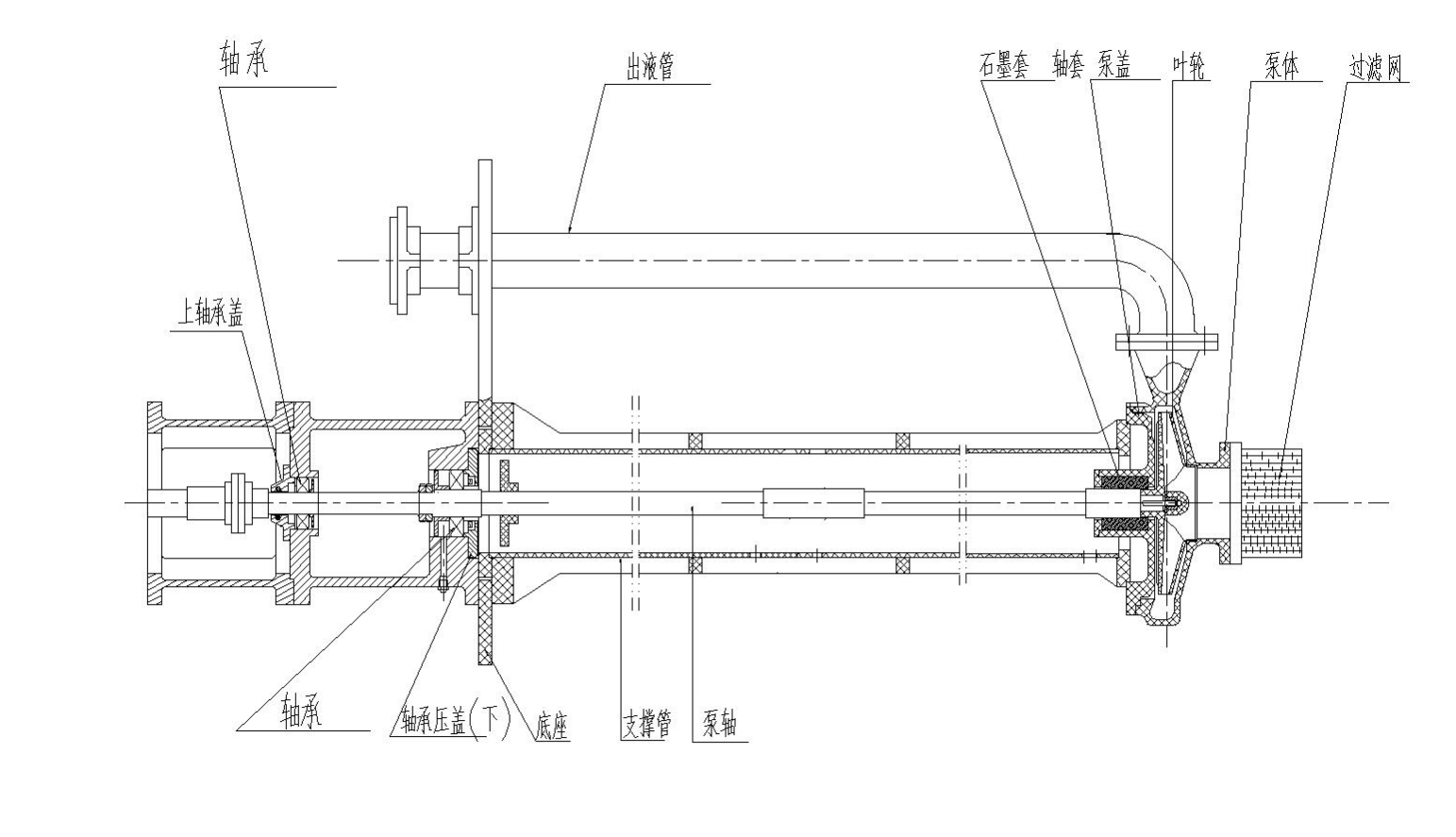

五、产品结构图

六、性能表

序号	型号	流量（m³/h）	扬程（m）	效率（%）	电机功率（KW）	转速（r/min）	进口（mm）	出口（mm）	液下深度（m）
1	25HY-10	3.6	10	22	1.5	2900	φ25	φ20	0.5-5
2	25HY-25	3.6	25	21	3	2900	φ25	φ20
3	25HY-40	3.6	40	16	4	2900	φ25	φ20
4	40HY-20	6.3	20	40	2.2	2900	Φ40	φ25
5	40HY-26	6.3	26	35	4	2900	Φ40	φ25
6	40HY-40	6.3	40	31	5.5	2900	Φ40	φ25
7	40HY-50	6.3	50	33	7.5	2900	Φ40	φ25
8	50HY-20	12.5	20	53	3	2900	Φ50	Φ40
9	50HY-30	12.5	30	50	4	2900	Φ50	Φ40
10	50HY-40	12.5	40	42	7.5	2900	Φ50	Φ32
11	50HY-50	12.5	50	48	11	2900	Φ50	Φ32

12	65HY-20	25	20	58	4	2900	Φ65	Φ50	0.5-5
13	65HY-30	25	30	55	5.5	2900	Φ65	Φ50
14	65HY-40	25	40	52	11	2900	Φ65	Φ40
15	65HY-50	25	50	50	15	2900	Φ65	Φ40
16	80HY-20	50	20	68	7.5	2900	Φ80	Φ65
17	80HY-25	50	25	66	11	2900	Φ80	Φ65
18	80HY-40	50	40	62	18.5	2900	Φ80	Φ50
19	80HY-50	50	50	64	22	2900	Φ80	Φ50
20	100HY-20	100	20	70	15	2900	Φ100	Φ80
21	100HY-40	100	40	69	22	2900	Φ100	Φ65
22	100HY-50	100	50	63	37	2900	Φ100	Φ65
备注：配四级电机时，流量为二级电机的一半，扬程为二级电机的1/4。
