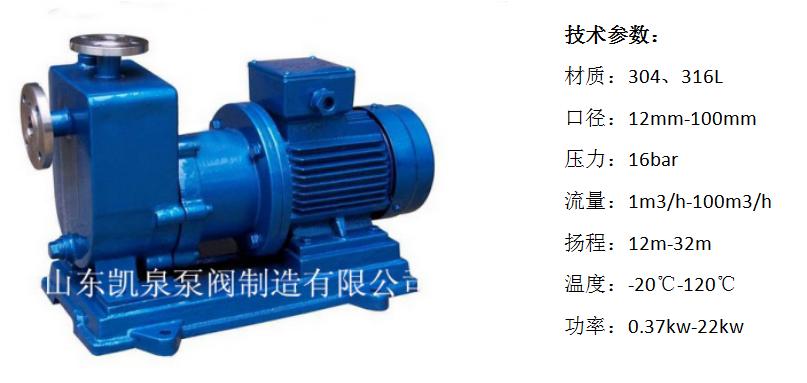

ZCQ自吸磁力泵

  • 产品名称: ZCQ自吸磁力泵
  • 产品分类: 不锈钢自吸泵
  • 分 享:
产品详情







特殊工艺条件,如正压状态或负压状态运行等的,选型时请联系我们



一、概述

    ZCQ型自吸式磁力驱动泵(以下简称自吸泵)是根据用户的要求,在CQ型磁力泵的基础上吸收国外新技术,并经过本公司技术人员反复研究试验而成功的新产品,其性能达到国际同类产品先进水平。 ZCQ型自吸式磁力驱动泵以静密封取代动密封,使泵的过流部件处于密封状态,解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、陶瓷、四氟石墨、碳石墨、硬质合金等材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,即开即抽,轻松方便。





二、工作原理

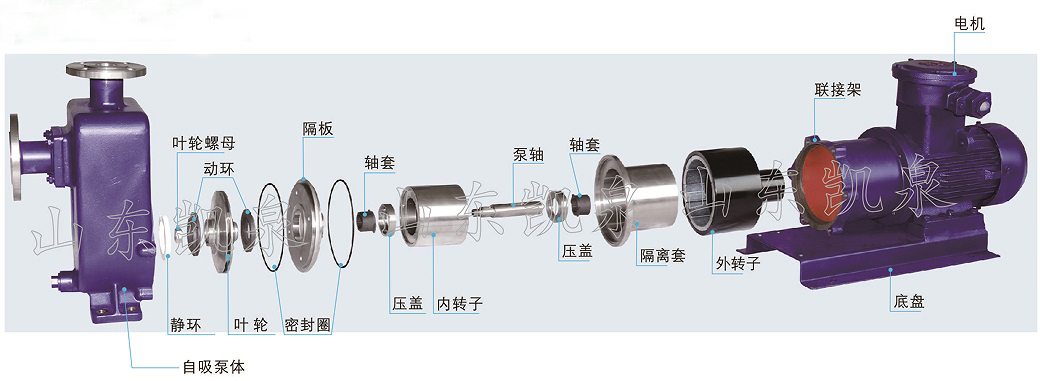

   本泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见示意图。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气不混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液体经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。

    适用温度:-30℃~110℃ (可定做高温型)





三、用途

   该泵结构紧凑,外形美观,体积小,噪音小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。



四、型号意义



ZCQ40-32-160

 ZCQ

不锈钢磁力自吸泵代号

40

进口直径为40mm

32

出口直径为32mm

160

叶轮名义直径为160mm

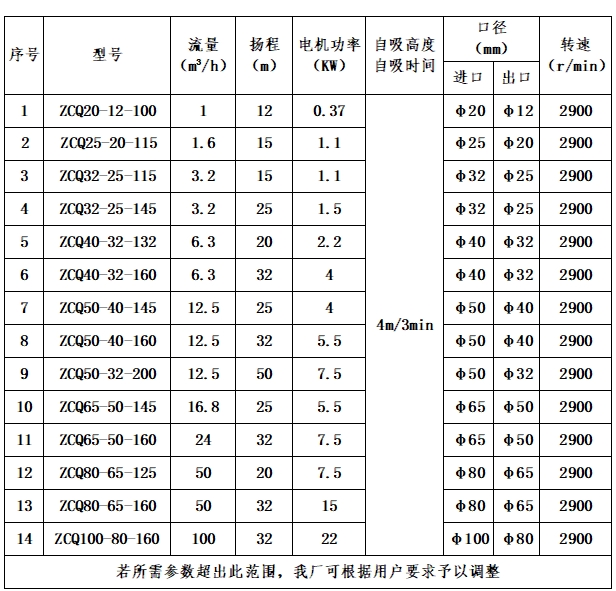

五、性能参数表

型 号

口径

流量

扬程
m

电机功率
KW

转速
r/min

电压
V

自吸高度
(m)

进口
mm

出口
mm

L/min

m3/H

ZCQ20-12-110

20

12

50

3

12

1.1

2900

220/380

4

ZCQ25-20-115

25

20

110

6.6

15

1.1

2900

380

4

ZCQ32-25-115

32

25

110

6.6

15

1.1

2900

380

4

ZCQ32-25-145

32

25

110

6.6

25

1.1

2900

380

4

ZCQ40-32-132

40

32

180

10.8

20

2.2

2900

380

4

ZCQ40-32-160

40

32

180

10.8

32

4

2900

380

4

ZCQ50-40-125

50

40

240

15

20

4

2900

380

4

ZCQ50-40-145

50

40

240

15

25

4

2900

380

4

ZCQ50-40-160

50

40

220

13.2

32

4

2900

380

4

ZCQ50-40-200

50

40

130

7.8

50

5.5

2900

380

4

ZCQ65-50-125

65

50

280

16.8

20

5.5

2900

380

4

ZCQ65-50-145

65

50

280

16.8

25

5.5

2900

380

4

ZCQ65-50-160

65

50

450

27

32

7.5

2900

380

4

ZCQ80-65-125

80

65

835

50

20

7.5

2900

380

4

ZCQ80-65-160

80

65

835

50

32

11

2900

380

4

ZCQ80-65-200

80

65

835

50

50

15

2900

380

4

ZCQ100-80-160

100

80

1500

90

32

15

2900

380

4

ZCQ100-80-200

100

80

1000

60

50

18.5

2900

380

4

标配为304不锈钢,可选:316、316L等其它材质,电机标配为普通电机,可选配防爆电机
