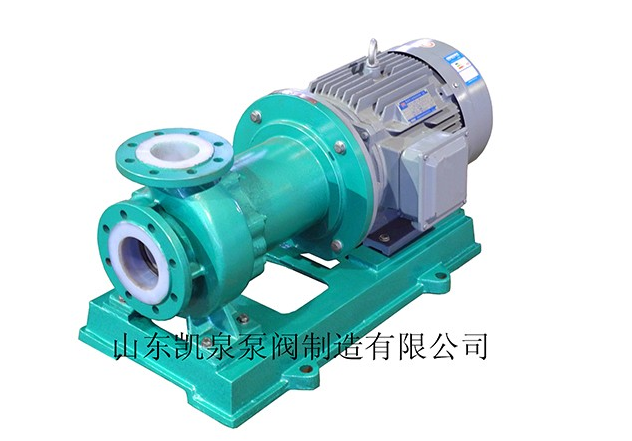

CQB-FA型衬氟磁力泵

  • 产品名称: CQB-FA型衬氟磁力泵
  • 产品分类: 热销产品系列
  • 分 享:
产品详情



特殊工艺条件,如正压状态或负压状态运行等的,选型时请联系我们





一、氟塑料磁力泵CQB-F产品特点:

  防漏设计取消了轴封,利用磁力偶合间接驱动,消除了滴漏的烦恼,不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

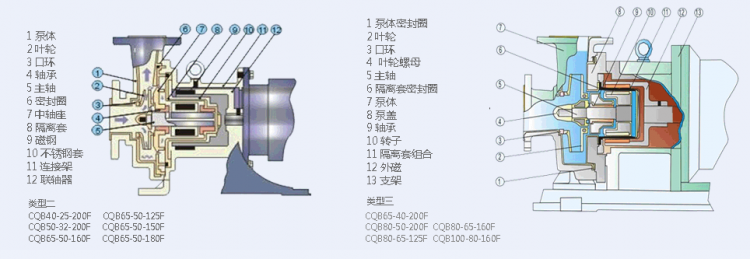

二、CQB-F型氟塑料磁力驱动泵工作原理:

  驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、节能。

  坚固耐用的泵体结构虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。

三、CQB-F型氟塑料磁力驱动泵安装与调试:

(一)磁力泵应水平安装,不宜竖立,塑料磁力驱动泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

(二)当抽吸液面高于泵,心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配备底阀。

(三)泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。

(四)检查电机旋转方向是否与磁力泵转向标记一致。

(五)电机启动后,慢慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

(六)泵停止工作前,应先关闭排出阀门,然后切断电源。

四、CQB-F型氟塑料磁力驱动泵产品用途:

CQB-F型氟塑料磁力驱动泵广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

使用温度:-20℃至120℃。









CQB65-50-160FA

CQB

磁力驱动化工泵

65

进口直径为65mm

50

出口直径为50mm

160

叶轮名义直径为160mm

F

过流部件为氟塑料

A

改进型









型号 流量
(m³/h)
扬程(m) 转速(2900r/min) 口径
(mm)
电机功率(KW)
汽蚀余量NPSH(m) 进口 出口
CQB16-12-50F 0.5 2 9 16 12 0.025
0.8 1.5
CQB15-15-65F 0.8 3.5 6 15 15 0.18
1 2.8
CQB20-15-75F 1.6 7 6 20 15 0.18
1.8 6
CQB25-20-100F 2.5 10 6 25 20 0.37
CQB32-20-110F 4 13.5 6 32 20 0.55
5.5 13
CQB32-20-125F 2.5 21 6 32 20 0.75
3.6 20
CQB32-20-160F 3.6 32 5 32 20 1.5
CQB40-25-120F 6.3 15 5 40 25 0.75
CQB40-25-125F 6.3 20 4.5 40 25 1.1
CQB40-25-160F 4 33 5 40 25 3
6.3 32
8 29
CQB40-25-200F 4 51 3.7 40 25 1.1
6.3 50
8 48
CQB40-40-125F 6.3 17.5 3.7 40 40 1.1
CQB50-32-125F 7 22 3.5 50 32 1.5
12.5 20
15 19
CQB50-32-160F 7 33 3.5 50 32 4
12.5 32
15 29
CQB50-32-200F 7 52 3.5 50 32 7.5
12.5 50
15 45
CQB65-50-125F 15 22 4 65 50 4
20 20
25 15
CQB65-50-150F 15 27 4 65 50 4
20 25
25 20
CQB65-50-160 15 33 4 65 50 5.5
20 32
25 28
CQB65-50-160FA 10 35 4 65 50 4
17.5 32
19 25
CQB65-50-180F 15 40 5.5 65 50 5.5
20 38
25 32
CQB65-40-200F 15 51 4 65 40 11
20 50
25 45
CQB80-65-125F 35 22 4 80 65 7.5
50 20
60 15
CQB80-65-160F 35 34 4 80 65 11
50 32
60 28
CQB80-50-200F 35 51 4 80 50 18.5
50 50
60 45
CQB100-80-125F 65 22 5 100 80 11
100 20
120 18
CQB100-80-160F 70 34 5 100 80 18.5
100 32
120 28
CQB100-65-200F 100 50 4 100 65 30
注:若规格型号超出此范围,我厂可根据用户要求予以调整





使用及维护

氟塑料磁力泵安装及注意事项:

1、按基础尺寸做好混凝土基础,同时予埋地脚螺栓。

2、在安装前应对泵和电机进行检查,各部分应完好无损,泵内应无杂物。

3、将机组在基础上,在底板和基础之间放成对楔垫,通过高速垫,找正泵的水平。

4、泵的吸入,吐出管路应有支架,不能用泵来支承管路。进出口管路口径应与泵进出口口径相统一。

5、FZB系列自吸泵安装时应先接进口管,加满液体后再接出口管,校正转向。泵的进口管道必须与泵匹配,且总长不能超过5米。

6、安装完毕,最后用手转动联轴器,检查有无擦碰现象。

7、磁力泵严禁抽取含有颗料的介质。

8、为防止杂物进入泵内,在进口处应设有过滤器,过滤面积应大于管路截面积的3-4倍。

9、扬程高的泵在出口管路上还应该安装逆止阀,以防突然停机的水锤破坏。

10、必须保证泵的安装高度符合泵的汽蚀余量,并考虑管路损失及介质温度。

11、介质温度过高时应对机封采取冷却措施,以防机封变形,静环开裂。



氟塑料磁力泵启动和运行:

1、开车前应将泵内灌满须输送的液体(如泵是在吸上的情况),关闭出口闸阀,接好电源。

2、接通电源,检查泵的转向是否正确。

3、机组试运转3-6分钟,如无异常现象可投入运行。

4、停机时,应先将出口的闸阀关闭,然后再切断电源。



氟塑料磁力泵维修和保养:

1、定期检查泵和电机,更换易损零件。

2、长期停机不用时,应清洗泵内流道并切断电源

3、严禁空运转。



故障及排除方法

氟塑料磁力泵打不出液体:

1.吸入管内有空气  2.吸入管漏气  3.泵内灌注液体不足  4.吸入管路有杂物堵塞  5.泵反转  6.吸上高度太高

解决方法

1.重新灌注液体或排空气体  2.检查吸入管路  3.重新灌注液体  4.清除堵塞杂物  5.调整转向  6.降低安装高度



氟塑料磁力泵流量不足:

1.叶轮损坏  2.转速不够  3.管路内有杂物堵塞

解决方法

1.更换叶轮  2.检查电机和供电线路  3.清除堵塞杂物



氟塑料磁力泵功率过大:

1.输送介质比重过大  2.泵轴线与电机轴线误差过大  3.有机械摩擦

解决方法

1.降低粘度或增加灌注压力  2.重新调整  3.检查何处摩擦,进行检修



氟塑料磁力泵扬程不足:

1.输送介质内有空气  2.叶轮损坏  3.转速不够  4.输送介质比重过大

解决方法

1.重新灌注液体或排空气体  2.更换叶轮  3.检查电机和供电线路  4.降低粘度或增加灌注压力



氟塑料磁力泵泵组振动:

1.泵轴线与电机轴线误差过大  2.吸上高度大,产生气蚀  3.有机械摩擦

解决方法

1.重新调整  2.降低安装高度  3.检查何处磨损,进行检修



氟塑料磁力泵轴端渗漏及密封渗漏:

1.轴端卡环间隙过大,卡环松  2.吸上高度太高,产生气蚀  3.机械密封动、静环磨损,弹簧压力小  4.机械密封动、静环吻合不好

解决方法

1.调整卡环螺钉  2.降低安装高度  3.更换磨损材料,调整弹簧  4.调整动、静环
